《2025年新课程助学丛书物理九年级全一册人教版》

例1 右图所示的电路中，当开关S闭合时，两灯都亮；当开关S断开时，两灯泡的发光情况是(D)


A.L₁亮，L₂不亮
B.L₂亮，L₁不亮
C.L₁和L₂都亮
D.两灯都不亮

答案： 例1　D

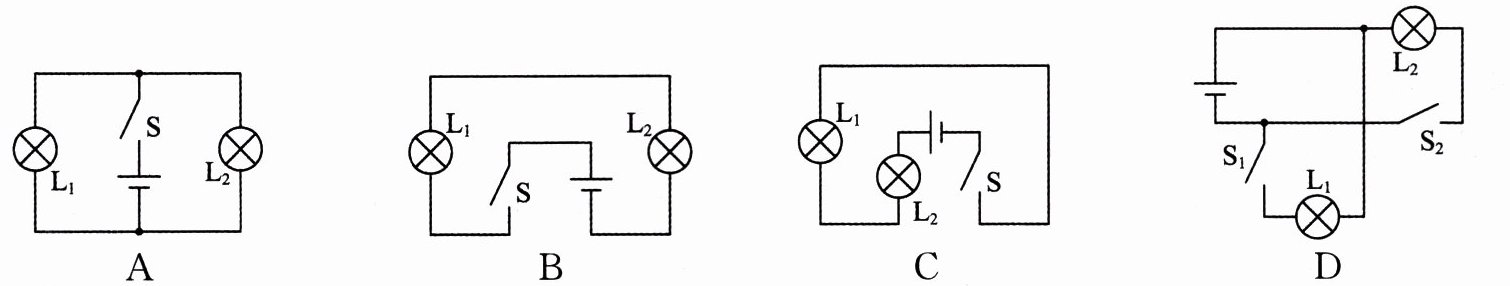

1. 下图所示的电路图中，属于串联电路的是BC，属于并联电路的是AD。

答案： 1.BC　AD

2. 暑假里小明跟随父母外出旅游，到了晚上住进一家宾馆。右图所示的为宾馆房间的插卡取电槽，小明发现只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个开关，它应该接在房间电路的干路(选填“支路”或“干路”)上。房间里有电灯、电视、插座等，它们是并联的。

答案： 2.开关　干路　并

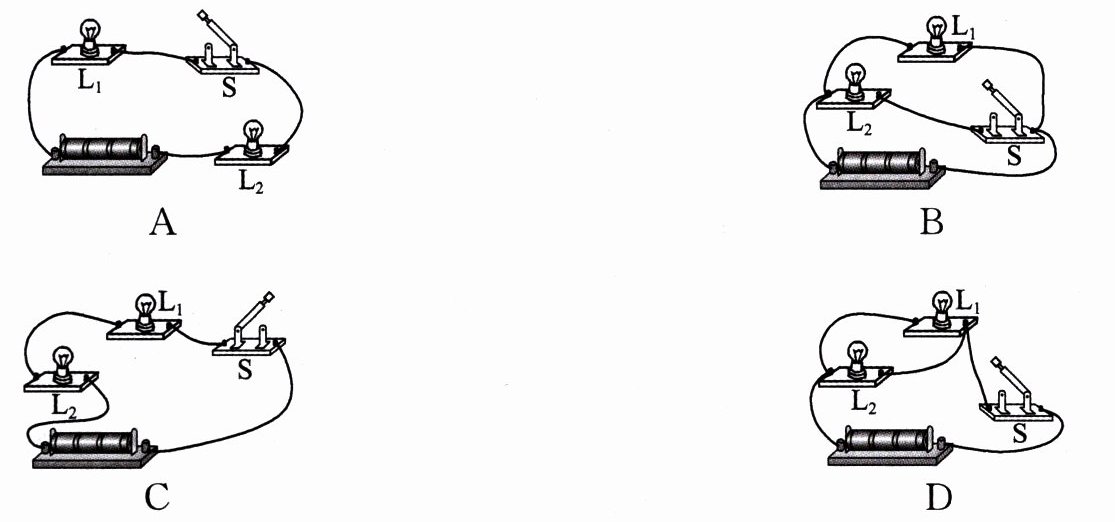

3. 下图所示的电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的是(D)

答案： 3.D

例2 下图所示的电路中，下列关于灯泡L₁、L₂、L₃连接的说法，不正确的是(C)


A.S₁、S₂都断开，L₁、L₃串联
B.S₁、S₂都闭合，L₂、L₃并联
C.S₁闭合，S₂断开，L₁、L₃串联
D.S₁断开，S₂闭合，L₁、L₂、L₃都能发光

答案： 例2　C
