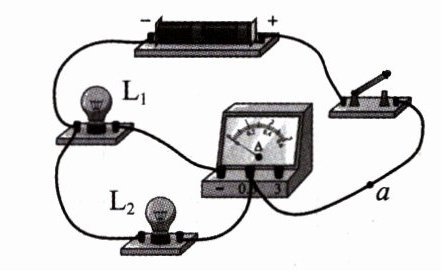

2.(2023·济宁中考)在下图所示的电路中，闭合开关时，下列说法正确的是(C)


A.灯L₁与灯L₂串联
B.开关只能控制灯L₂
C.电流表测通过灯L₁的电流
D.电流方向：从电流表经a流向开关

答案： 2.C

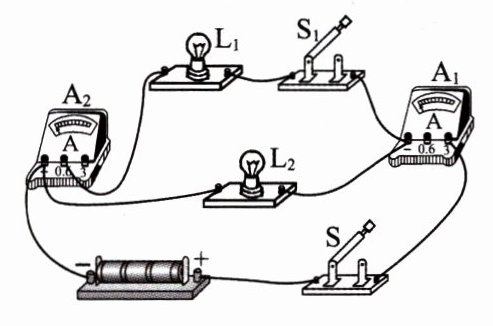

3.(2024·湖北宜昌模拟)如右图所示，下列对实物电路的分析，正确的是(B)


A.只闭合开关S，两灯都亮
B.只闭合开关S₁，两灯都不亮
C.闭合开关S、S₁时，电流表A₁测通过灯泡L₁的电流
D.闭合开关S、S₁时，电流表A₂测通过灯泡L₂的电流

答案： 3.B

4.如下图所示，粗心的小强把电流表并联在了灯泡L₁的两端，此时若闭合开关，则(C)

A.灯泡L₁发光，灯泡L₂不发光

B.电源被烧坏
C.灯泡L₁不发光，灯泡L₂发光
D.电流表一定会被烧坏

答案： 4.C 解析：电流表相当于导线，当电流表与灯泡L₁并联时，若闭合开关，L₁被短路，故它不发光；此时电路中电流表与灯泡L₂串联，因此没有发生电源短路，电源和电流表不会被烧坏。

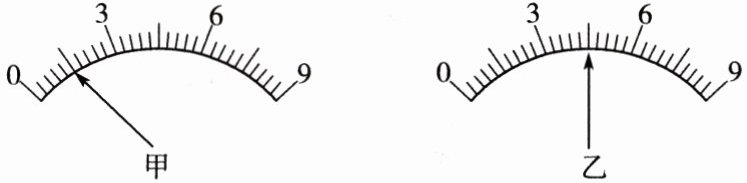

5.在实验室，某同学发现一个电流表有两个测量范围，大测量范围为0～9A，小测量范围模糊不清。为了测量小测量范围是多少，他先用大测量范围接入电路，指针位置如下图甲所示；然后改用小测量范围接入同一电路，指针位置如图乙所示，则电流表的小测量范围为(D)


A.0～0.6A
B.0～1A
C.0～2A
D.0～3A

答案： 5.D 解析：因大、小测量范围的电流表接入的是同一电路，示数应是相同的。首先读出大测量范围的读数为1.5A，然后在小测量范围的指针位置标出电流，从而确定一个大格是1A，每个小格是0.1A，所以小测量范围为0～3A。

6.甲、乙两名同学用电流表测电路中的电流，甲接入电路的是0～0.6A的测量范围，当乙读数时，却在0～3A的测量范围读得2.4A，那么实际测得的电流是(D)

A.2.1A
B.0.44A
C.0.24A
D.0.48A

答案： 6.D

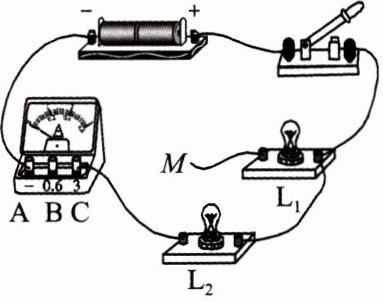

7.如右图所示，实验室常用的学生电流表的三个接线柱分别用A、B、C表示，若使电流表测灯泡L₂中的电流，线头M可接在A上；若使电流表测干路中的电流，线头M可接在C上。(均选填“A”“B”或“C”)

答案： 7.A C 解析：灯L₁、L₂并联，开关在干路，若用电流表测灯L₂中的电流，则电流表应与灯L₂串联连接，因此线头M应接到A上；若使电流表测量干路中的电流，则电流表应该串联在干路中，即线头M应接在C上。

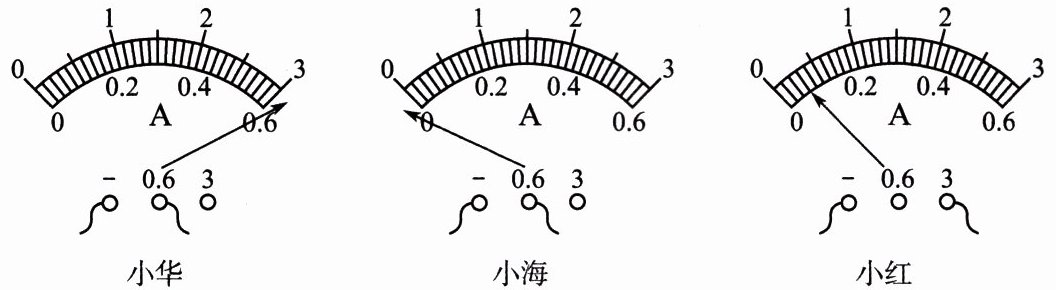

8.小华、小海、小红三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度线处。当闭合开关试触时，发现电流表指针摆动分别出现了如图所示的三种情况，请分析他们在电流表的使用上分别存在什么问题。

(1)小华同学的问题：_；测量范围选择太小
(2)小海同学的问题：_；正、负接线柱接反了
(3)小红同学的问题：_。测量范围选择太大

答案： 8.
(1)测量范围选择太小
(2)正、负接线柱接反了
(3)测量范围选择太大
