《2025年新课程助学丛书物理九年级全一册人教版》

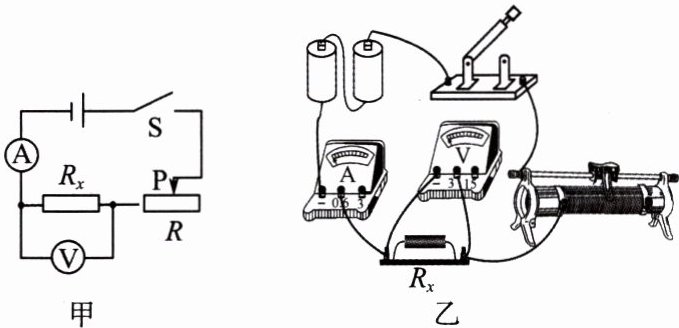

4. (2024·重庆九龙坡区月考) 小华做“测量定值电阻 $ R_x $ 的阻值”实验，现有器材：待测电阻 $ R_x $，两节新干电池，电压表，电流表，滑动变阻器，开关，导线若干。图甲就是所用电路图，图乙是其对应的实物图。请回答下面的问题。

(1) 如图乙所示，连线时开关应该断开，并将滑动变阻器的滑片置于右(选填“左”或“右”)端。
(2) 正确连接电路后，闭合开关，移动滑片，发现电流表有示数，电压表无示数，可能的故障是待测电阻 $ R_x $短路(选填“断路”或“短路”)。

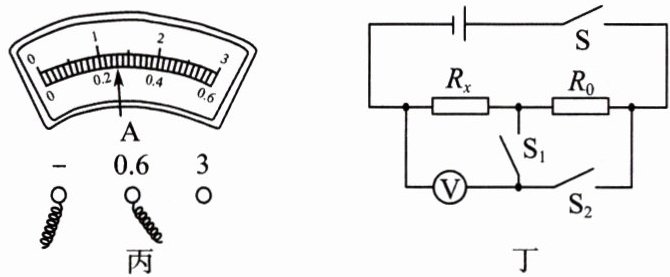

(3) 排除故障后，当电压表示数为 $ 1.3 \, V $ 时，电流表示数如图丙所示，则通过 $ R_x $ 的电流大小为0.26 A，它的阻值是5 Ω。
(4) 小华做完上面的实验后就得出了 $ R_x $ 的电阻值，小华这样做有什么问题？
答：没有多次测量取平均值以减小误差。

(5) 该小组在进行“伏安法”测定值电阻阻值的实验中，发现电流表已损坏，只需添加两个开关，并用一个已知阻值为 $ R_0 $ 的定值电阻替换滑动变阻器，设计了如图丁所示的实验电路。电源电压未知但不变，请完成实验步骤：
① 闭合开关 $ S $、$ S_1 $，电压表示数为 $ U_1 $；
② 闭合开关 S、S₂，电压表示数为 $ U_2 $；
③ 未知电阻的阻值表达式为 $ R_x = $\frac{U_{1}R_{0}}{U_{2} - U_{1}}(用已知量和所测物理量表示)。

答案： 4.
(1)断开 右
(2)短路
(3)0.26 A 5 Ω
(4)没有多次测量取平均值以减小误差
(5)②闭合开关 S、S₂
$③\frac{U_{1}R_{0}}{U_{2} - U_{1}}$

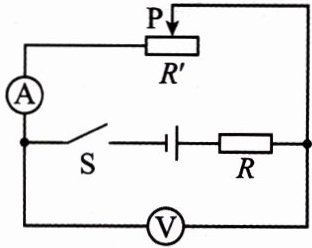

1. (2023·滨州中考)如下图所示，电源电压恒定不变，闭合开关后，当滑动变阻器的滑片 P 向左端滑动时，下列说法正确的是(A)

A.电流表 A 的示数变大，电压表 V 的示数变小
B.电流表 A 的示数变小，电压表 V 的示数变大
C.电流表 A 的示数变大，电压表 V 的示数不变
D.电流表 A 的示数变小，电压表 V 的示数不变

答案： 1.A
