1. 如右图所示，要使两灯并联在电路中，应闭合的开关是S₁、S₃；要使两灯串联在电路中，应闭合的开关是S₂。S₂和S₃同时闭合的情况叫作电源短路。

答案： 1.S₁、S₃ S₂ 短路
解析:要使两灯并联，电流应从电源正极流出，分成两个支路，一个支路经过灯泡L₁，另一个支路经过S₃和灯泡L₂，两支路汇合再经过S₁回到电源负极，所以应闭合开关S₁、S₃;要使两灯串联，电流从电源正极出发，需依次经过两个灯泡、开关S₂回到电源的负极，因此应闭合S₂。若同时闭合开关S₂、S₃，电流从电源正极出发，经S₂、S₃直接回到负极，造成电源短路。

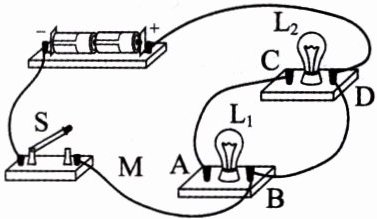

2. 在连接电路时，开关应处于断开状态。右图所示的电路中，若闭合开关S，电路将发生短路，这是绝对不允许的。若要让两灯泡都能发光，则有两种方法：
(1) 只需要拆掉导线BD(选填“AC”或“BD”)，这时的电路连接方式是串联；
(2) 把导线M由B接线柱上拆下改接到A(或C)接线柱上，这时的电路连接方式是并联。

答案： 2.断开　短路
(1)BD　串联
(2)A(或C)　并联

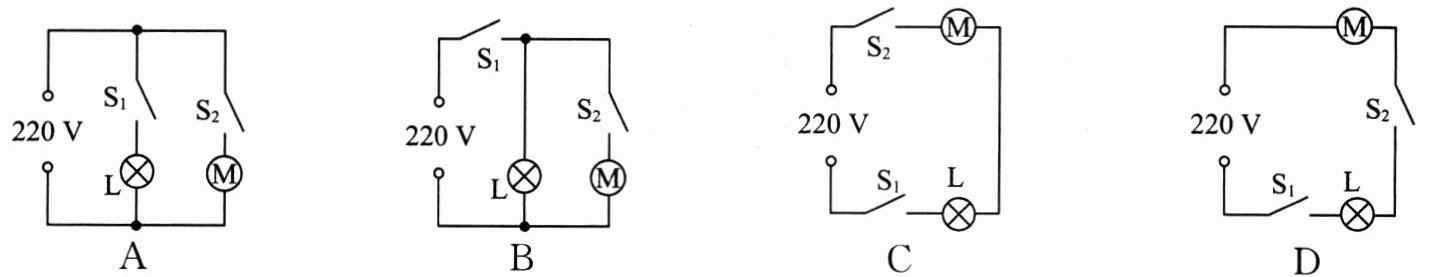

3. (2024·江苏无锡中考)电冰箱冷藏室中的照明灯L由门控开关S₁控制，压缩机(电动机)由温控开关S₂控制，要求照明灯和压缩机既能单独工作又能同时工作，下列电路中符合上述特点的是(A)

答案： 3.A
