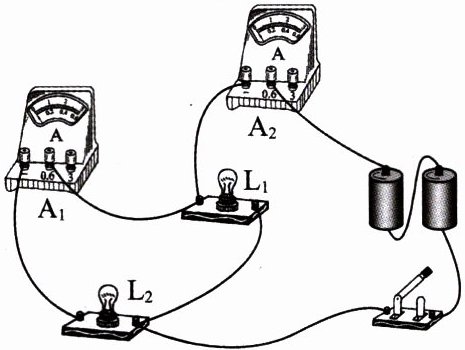

4.下面的实物电路中，灯泡L₁和L₂并联，电流表A₁测L₂(选填“L₁”“L₂”或“总电流”)的电流。

答案： 4.并 L₂

例3 在用“电流表测电流”实验中，连接电路前首先应该认真观察电流表，明确电流表的测量范围、分度值及指针是否指在零刻度线处。在某次测量中，电流表的测量范围及指针位置如右图所示，则此时选用的测量范围是0～3A，刻度盘上每一小格表示的电流值是0.1A，指示的电流值是1.5A。

答案： 知识点三 例3 零刻度线处 0～3A 0.1 1.5

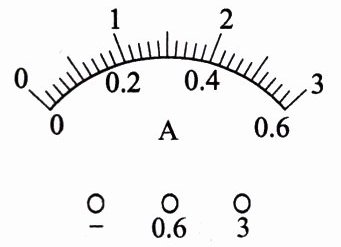

1.小菲同学在使用电流表测量某电路中通过小灯泡的电流时，测得的电流为0.34A。请你在下面电流表的示意图中，用笔画线标出此时电流表的测量范围和指针所指的位置。

答案：
1.如图所示。

2.小丽和小明在用电流表测同一电路中的电流时，小丽接入电路的是0～0.6A的测量范围，而小明却按0～3A这个测量范围读数，读数为2.4A，那么实际上测得的电流应该是(D)

A.2.4A
B.2.4A
C.0.24A
D.0.48A

答案： 2.D

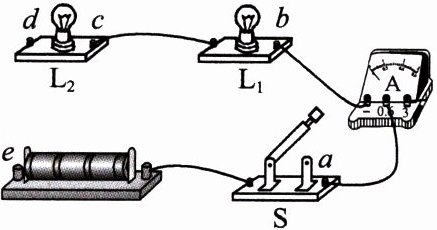

1.“用电流表测量小灯泡的电流”的部分电路如右图所示。下列说法正确的是(C)


A.用导线连接c、e，电流表只能测量通过灯泡L₂的电流
B.用导线连接d、e，电流表只能测量通过灯泡L₂的电流
C.用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L₁的电流
D.用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L₂的电流

答案： 1.C
