《2025年新课程助学丛书物理九年级全一册人教版》

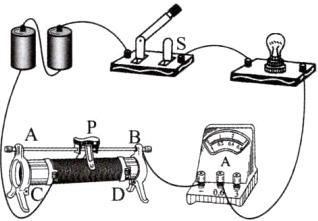

7.（2023·河北张家口中考）小芳想用右图所示的器材设计一个可以调节小灯泡亮度的电路，请你用笔画线代替导线按要求连接好电路，并回答下列问题。（要求：滑动变阻器的滑片向左滑动时，灯泡的亮度变暗；用电流表测灯泡的电流，电压表测灯泡两端的电压）

(1)连接电路时的开关应处于断开状态，实验时滑片P应置于A(选填“A”或“B”)端。
（2）在实验中如果发现电流表指针反偏到头，这是因为____________________________；如果无论如何移动滑动变阻器的滑片，灯泡亮度都不改变，而且很暗，这是因为____________________________。
(3)滑动变阻器的铭牌上标有的“$ 50 \Omega \ \ 2A $”字样所表示的是允许通过的最大电流是2A，滑动变阻器的最大电阻值是50Ω。
（4）闭合开关后，发现灯不亮，电流表无示数，但电压表有示数，该电路的故障可能是__________。
(5)闭合开关并移动滑片P后，发现灯不亮，电压表无示数，但电流表却有示数，该电路的故障可能是灯泡短路。

答案：
7.如图所示。
　
(1)断开　A
(2)电流表的正、负接线柱接反了　　同时将滑动变阻器下面的两个接线柱接入了电路
(3)允许通过的最大电流是2A，滑动变阻器的最大电阻值是50Ω
(4)灯泡断路
(5)灯泡短路

8. 某科技实践小组的同学从实验室领了一些实验器材用来做用滑动变阻器改变电路中的电流实验，实验电路图如下图所示。请你根据所学知识，回答下列问题。

（1）请你根据图甲所示电路图，用笔画线代替导线连接好图乙中的电路。
（2）小组成员轩轩观察到变阻器的铭牌上标有“$ 50 \Omega \ \ 2A $”字样，“$ 50 \Omega $”表示的含义是____________________________。
(3)小组成员涵涵正确连好实物图后准备闭合开关开始实验，同组的轩轩连忙阻止她，并对电路进行了一步操作，涵涵恍然大悟，对着轩轩会心一笑。轩轩对电路进行的操作可能是。
(4)涵涵闭合开关S，发现小灯泡不亮，接下来的操作中最合理的是。(填序号)
A. 断开开关，举手向老师领取一只新灯泡重新实验
B. 断开开关，举手向老师再领取几节电池，增加电池节数重新实验
C. 用手轻轻按压小灯泡，观察小灯泡是否发光
D. 调节滑动变阻器滑片的位置，观察小灯泡是否发光
(5)实验中，若涵涵按(4)中B步骤继续进行实验，调节滑动变阻器的滑片向左滑动，滑动变阻器接入电路中的电阻变，电流表的示数变；调节滑片过程中，轩轩观察到小灯泡发出耀眼的光，轩轩和涵涵十分激动，突然小灯泡熄灭了，小灯泡熄灭的原因可能是。

答案：
8.
(1)如图所示。
　
(2)滑动变阻器可接入电路的最大电阻为50Ω
(3)将滑动变阻器的滑片移至最右端(阻值最大处)
(4)D
(5)小　大　小灯泡的灯丝烧坏了
