《2025年新课程助学丛书物理九年级全一册人教版》

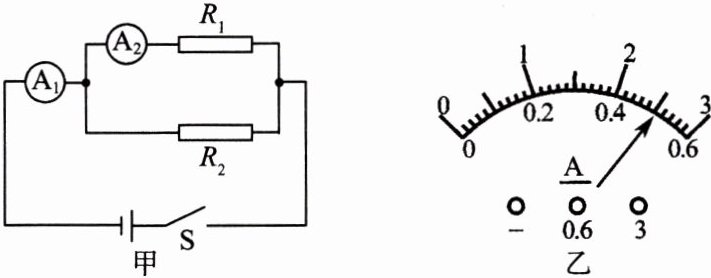

2. 如图甲所示，R₁、R₂两电热丝并联，已知R₁ = 20Ω，电源电压保持不变，闭合开关S后，电流表A₁和电流表A₂的表盘指针均指在图乙所示的位置。以下判断不正确的是(A)


A.R₁∶R₂ = 5∶1
B.电源电压是10V
C.R₂工作2min所放出的热量为2400J
D.R₁工作2min所放出的热量为600J

答案： 2.A

3. (2024·临沂一模)右图所示的电路中，R₁的阻值为10Ω，只闭合开关S₁时，电流表的示数为0.3A；若再闭合开关S₂，电流表的示数为0.45A，则R₂的阻值为20Ω。开关S₁、S₂都闭合时，通电1min电路消耗的电能是81J。

答案： 3.20 81

4. (2023·黑龙江齐齐哈尔中考)小夏一家假期外出旅游，家中只有一个网络摄像头和一个路由器在工作，其实际功率分别为5W和15W。他们出发和回家时，电能表示数如下图所示，这段时间内小夏家消耗的电能为4.8kW·h，小夏一家外出240h。(电路其他元件损耗电能忽略不计)

答案： 4.4.8 240

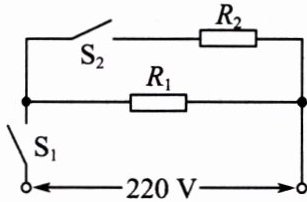

5. (2025·江西模拟)下图是某款家电的简化电路图，R₁、R₂为阻值一定的电阻，R₁ = 550Ω，R₂ = 44Ω。该用电器接入电压恒为220V的电路中。
(1) 当开关S₁、S₂均闭合时，求此时电路中的电阻大小；(保留一位小数)
(2) 当只闭合开关S₁且工作了550s时，求电热器的电功。

答案： 5.
(1)40.7 Ω
(2)48 400 J
解：
(1)题图中，当开关S₁、S₂均闭合时，
R₁、R₂为并联关系，此时电路中的电阻
大小
$R= \frac{R₁R₂}{R₁ + R₂} = \frac{550 Ω×44 Ω}{550 Ω + 44 Ω} ≈40.7 Ω$
(2)当只闭合开关S₁，只有R₁接入电路时，
电功
$W= \frac{U²}{R₁} t = \frac{(220 V)²}{550 Ω}×550 s = 48 400 J$
