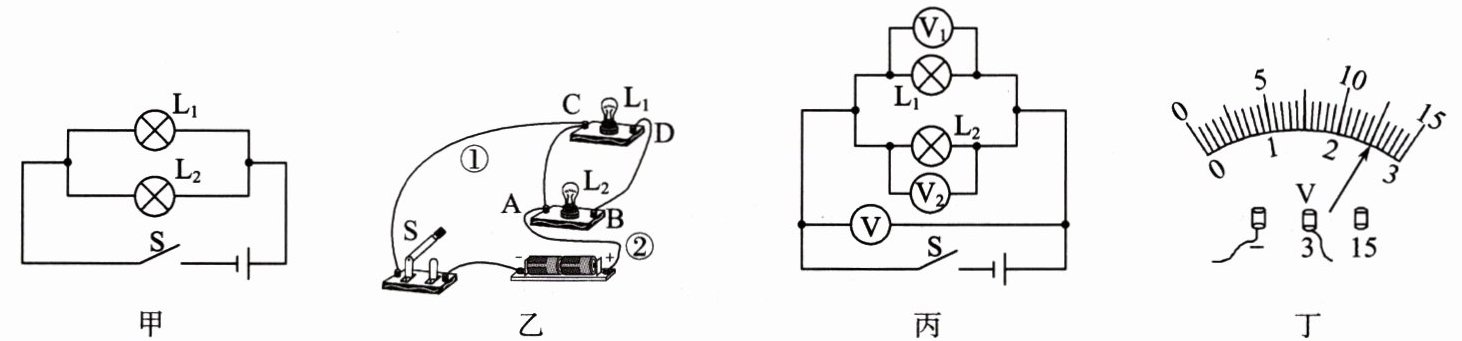

6. 小明和小亮探究“并联电路电压的关系”，小明先按下图甲所示电路图连接图乙中的实物图(电压表尚未连接)。

(1) 小亮一眼就看出了小明连接的错误，并指出：如果直接闭合开关将出现短路(选填“断路”或“短路”)现象，小灯泡 L₁、L₂都不会亮，还可能造成电源损坏。
(2) 小亮只更改与 L₁、L₂的四个接线柱 A、B、C、D 相连的某根导线的一端，就使电路连接正确了。他的做法可能是将导线①连接接线柱C的一端改接到D(或B)[或将导线②连接接线柱A的一端改接到B(或D)]。(写出一种即可)
(3) 接下来，他们按图丙所示电路图连接了三个电压表。实验过程中电压表 V₁的示数如图丁所示，则电压表 V₁的示数是2.5V，电压表 V 的示数是2.5V。

答案： 6.
(1)短路
(2)将导线①连接接线柱C的一端改接到D(或B)[或将导线②连接接线柱A的一端改接到B(或D)]
(3)2.5V 2.5V

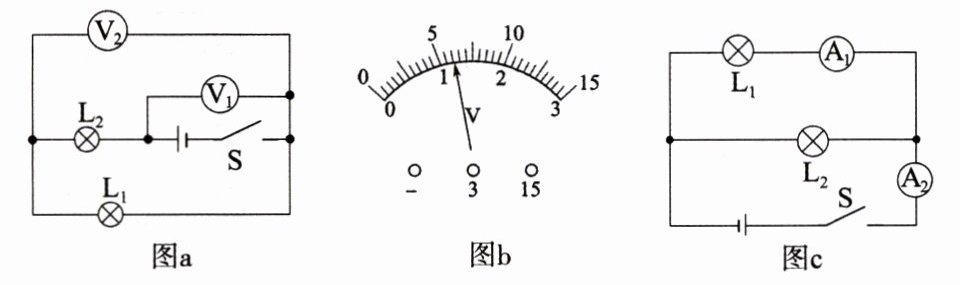

7. 下图 a 所示的电路中，$V_1$、$V_2$是两个相同的电压表。闭合开关后，灯泡 L₁和灯泡 L₂都发光，这时两个电压表的指针偏转角度相同，均为图 b 所示，指针刚好对准刻度线位置。
(1) 求灯泡 L₁和灯泡 L₂两端的电压。
(2) 若将灯泡 L₁和灯泡 L₂改接成图 c 所示的电路，电源电压保持不变，开关 S 闭合后，灯泡 L₁和灯泡 L₂都发光，电流表 A₂的示数为 0.8 A，电流表 A₁的示数为 0.5 A，求此时通过灯泡 L₂的电流和灯泡 L₂两端的电压。

答案： 7.
(1)1.2V 4.8V
(2)0.3A
解析：由题图a知，两灯串联，电压表V₁测电源电压，电压表V₂测L₁两端的电压，串联电路中电源电压等于各部分电路两端的电压之和，而两电压表的指针偏转角度相同，由图b知，电压表V₁使用大测量范围，示数为6V，即电源电压U=6V，电压表V₂使用小测量范围，示数为1.2V，即L₁两端的电压U₁=1.2V，所以L₂两端的电压U₂=U—U₁=6V—1.2V=4.8V。
(2)由图c知，两灯并联，电流表A₂测干路电流，A₁测通过灯泡L₁的电流，因为并联电路中，干路电流等于各支路电流之和，所以通过L₂的电流$I₂=I_{A₂}—I_{A₁}=0.8A—0.5A=0.3A；$因为并联电路中，各支路两端的电压与电源电压都相等，电源电压保持不变，所以灯泡L₂两端的电压等于电源电压，为6V。
