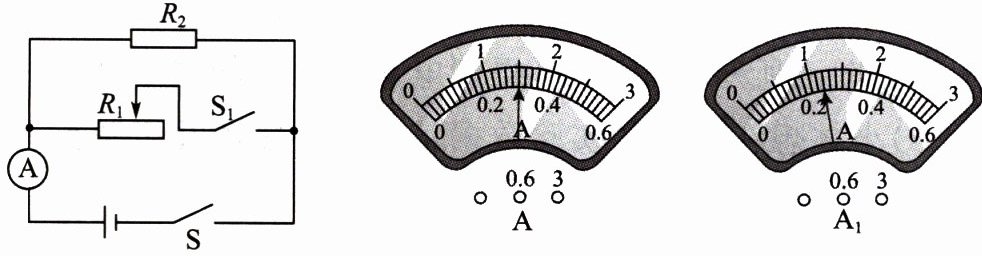

9.(2023·上海中考)下图所示的电路中,电源电压为 $ 6 \mathrm{V} $,滑动变阻器 $ R_{1} $ 的规格为“$ 20 \Omega $ $ 2 \mathrm{A} $”,闭合开关 $ \mathrm{S} $ 和 $ \mathrm{S}_{1} $。
(1) 若此时 $ R_{1} = 15 \Omega $,求通过 $ R_{1} $ 的电流大小。
(2) 若在电路中再接入一个电流表 $ \mathrm{A}_{1} $,调节滑动变阻器使得两个电流表的示数如下图所示(电流表的测量范围可调节),求 $ R_{2} $ 的阻值。

(1) 若此时 $ R_{1} = 15 \Omega $,求通过 $ R_{1} $ 的电流大小。
(2) 若在电路中再接入一个电流表 $ \mathrm{A}_{1} $,调节滑动变阻器使得两个电流表的示数如下图所示(电流表的测量范围可调节),求 $ R_{2} $ 的阻值。
答案:
9.
(1)0.4A
(2)见解析
解:
(1)由电路图可知,闭合开关后,$R_{1}$与$R_{2}$并联,则$R_{1}$两端的电压$U_{1}=U=6\ V$
通过$R_{1}$的电流
$I_{1}=\frac{U_{1}}{R_{1}}=\frac{6\ V}{15\ Ω}=0.4\ A$
(2)由题图可知,电流表A的示数为0.3A或者1.5A,电流表$A_{1}$的示数为0.24A或1.2A;当$R_{1}$为最大值时,通过$R_{1}$的电流
$I_{1\ min}=\frac{U}{R_{1\ max}}=\frac{6\ V}{20\ Ω}=0.3\ A$
则电流表A的示数应为1.5A。
①当电流表$A_{1}$的示数为1.2A时,若$A_{1}$接在$R_{2}$所在支路中,则通过$R_{2}$的电流为1.2A,故$R_{2}$的阻值$R_{2}=\frac{U_{2}}{I_{2}}=\frac{U}{I_{2}}=\frac{6\ V}{1.2\ A}=5\ Ω$
若$A_{1}$接在$R_{1}$所在支路中,则通过$R_{2}$的电流$I_{2}'=I - I_{1}=1.5\ A - 1.2\ A=0.3\ A$
则$R_{2}$的阻值$R_{2}=\frac{U_{2}}{I_{2}'}=\frac{U}{I_{2}'}=\frac{6\ V}{0.3\ A}=20\ Ω$
②当电流表$A_{1}$的示数为0.24A时,若$A_{1}$接在$R_{2}$所在支路中,则通过$R_{2}$的电流为0.24A,故$R_{2}$的阻值$R_{2}=\frac{U_{2}}{I_{2}}=\frac{U}{I_{2}}=\frac{6\ V}{0.24\ A}=25\ Ω$
若$A_{1}$接在$R_{1}$所在支路中,最小电流为0.3A,故不符合题意,舍去。
(1)0.4A
(2)见解析
解:
(1)由电路图可知,闭合开关后,$R_{1}$与$R_{2}$并联,则$R_{1}$两端的电压$U_{1}=U=6\ V$
通过$R_{1}$的电流
$I_{1}=\frac{U_{1}}{R_{1}}=\frac{6\ V}{15\ Ω}=0.4\ A$
(2)由题图可知,电流表A的示数为0.3A或者1.5A,电流表$A_{1}$的示数为0.24A或1.2A;当$R_{1}$为最大值时,通过$R_{1}$的电流
$I_{1\ min}=\frac{U}{R_{1\ max}}=\frac{6\ V}{20\ Ω}=0.3\ A$
则电流表A的示数应为1.5A。
①当电流表$A_{1}$的示数为1.2A时,若$A_{1}$接在$R_{2}$所在支路中,则通过$R_{2}$的电流为1.2A,故$R_{2}$的阻值$R_{2}=\frac{U_{2}}{I_{2}}=\frac{U}{I_{2}}=\frac{6\ V}{1.2\ A}=5\ Ω$
若$A_{1}$接在$R_{1}$所在支路中,则通过$R_{2}$的电流$I_{2}'=I - I_{1}=1.5\ A - 1.2\ A=0.3\ A$
则$R_{2}$的阻值$R_{2}=\frac{U_{2}}{I_{2}'}=\frac{U}{I_{2}'}=\frac{6\ V}{0.3\ A}=20\ Ω$
②当电流表$A_{1}$的示数为0.24A时,若$A_{1}$接在$R_{2}$所在支路中,则通过$R_{2}$的电流为0.24A,故$R_{2}$的阻值$R_{2}=\frac{U_{2}}{I_{2}}=\frac{U}{I_{2}}=\frac{6\ V}{0.24\ A}=25\ Ω$
若$A_{1}$接在$R_{1}$所在支路中,最小电流为0.3A,故不符合题意,舍去。
例1 下图是“伏安法测电阻”的实验电路图。下列说法错误的是(

A.“伏安法测电阻”的实验原理是欧姆定律
B.滑动变阻器的作用是控制未知电阻两端的电压保持不变
C.实验中多次测量的目的是减小误差
D.该电路还可以探究电流与电压的关系
B
)A.“伏安法测电阻”的实验原理是欧姆定律
B.滑动变阻器的作用是控制未知电阻两端的电压保持不变
C.实验中多次测量的目的是减小误差
D.该电路还可以探究电流与电压的关系
答案:
知识点一 例1 B
1. “伏安法测电阻”的实验原理是
$R = \frac{U}{I}$
。实验中除了滑动变阻器、待测电阻、电源、导线、开关外,还需要的器材是电压表
和电流表
。在连接实物电路过程中开关应断开
,滑动变阻器的滑片应调到阻值最大
处,实验结束后应先断开
电源再整理仪器。
答案:
1.$R = \frac{U}{I}$ 电压表 电流表 断开 最大 断开

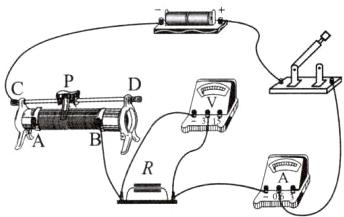

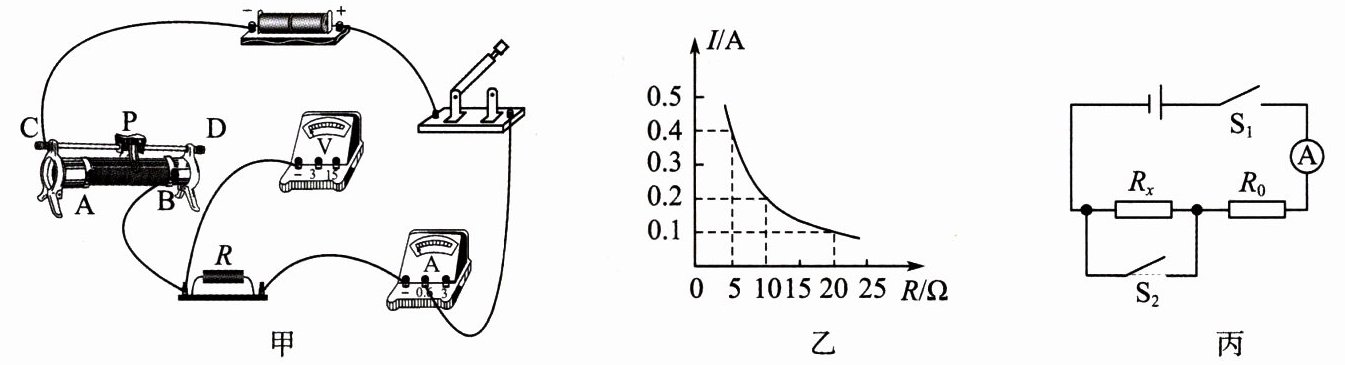

2. (2024·江苏高邮市期末)图甲所示的是某实验小组“探究电流与电阻的关系”的实物图。选用的实验器材是:电源(电压恒为3V),电流表,电压表,定值电阻R(5Ω、10Ω、20Ω、30Ω等规格)供选用,滑动变阻器(20Ω 1A),开关,导线若干。

(1) 请用笔画线代替导线将图甲中的实物图连接完整。
(2) 正确连接好电路,闭合开关后,发现电流表
A. 电阻R断路
B. 电阻R被短路
C. 开关接触不良
D. 滑动变阻器断路
(3) 根据实验数据绘制了如图乙所示的图像,根据图像可知:
① 实验过程中,小明把10Ω的电阻接入电路,调节滑片P,使电压表的示数为
② 由图乙所示的图像,可得到电流与电阻的关系:
(4) 小林想在原有的实验数据基础上再多测几组数据,为保证能完成实验,选取的定值电阻的阻值不能超过
(5) 小军同学用电流表和一个定值电阻R₀,测量未知电阻Rₓ的阻值(电源电压未知)。他们设计了如图丙所示的电路图,并进行如下实验操作。
① 当开关S₁闭合、S₂断开时,电流表读数为I₁;
② 当开关S₁、S₂都闭合时,电流表读数为I₂;
③ 待测电阻Rₓ=
(1) 请用笔画线代替导线将图甲中的实物图连接完整。
(2) 正确连接好电路,闭合开关后,发现电流表
有
示数,电压表无示数,则故障原因可能是B
。A. 电阻R断路
B. 电阻R被短路
C. 开关接触不良
D. 滑动变阻器断路
(3) 根据实验数据绘制了如图乙所示的图像,根据图像可知:
① 实验过程中,小明把10Ω的电阻接入电路,调节滑片P,使电压表的示数为
2
V,记录下电流表的示数;断开开关,保持其他元件不动,将电阻由10Ω换成20Ω,闭合开关,发现电压表的示数为2.4
V,此时应将滑片P向A
(选填“A”或“B”)端移动;② 由图乙所示的图像,可得到电流与电阻的关系:
电压一定时,电流与电阻成反比
。(4) 小林想在原有的实验数据基础上再多测几组数据,为保证能完成实验,选取的定值电阻的阻值不能超过
40
Ω。(5) 小军同学用电流表和一个定值电阻R₀,测量未知电阻Rₓ的阻值(电源电压未知)。他们设计了如图丙所示的电路图,并进行如下实验操作。
① 当开关S₁闭合、S₂断开时,电流表读数为I₁;
② 当开关S₁、S₂都闭合时,电流表读数为I₂;
③ 待测电阻Rₓ=
$R_x = \frac{I_2 - I_1}{I_1}R_0$
。(用已知和测出的物理量符号表示)
答案:
2.
(1)如图所示。
(2)B
(3)①2 2.4 A
②电压一定时,电流与电阻成反比
(4)40
(5)$R_x = \frac{I_2 - I_1}{I_1}R_0$
2.
(1)如图所示。
(2)B
(3)①2 2.4 A
②电压一定时,电流与电阻成反比
(4)40
(5)$R_x = \frac{I_2 - I_1}{I_1}R_0$
