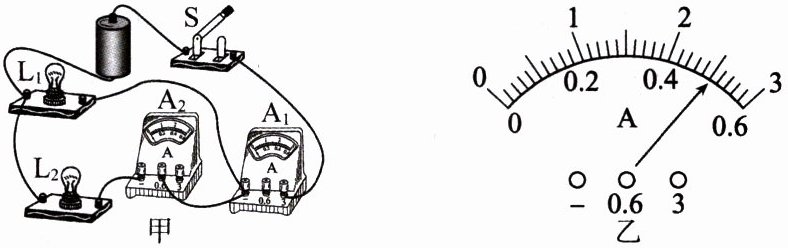

例2(2024·天津模拟)下图甲所示的电路中，电流表A₁的示数为1.2A，电流表A₂的示数如图乙所示。下列判断正确的是(B)

A.通过L₁的电流为0.5A
B.通过L₁的电流为0.7A
C.通过L₂的电流为1.2A
D.通过L₂的电流为1.7A

答案： 知识点二 例2 B

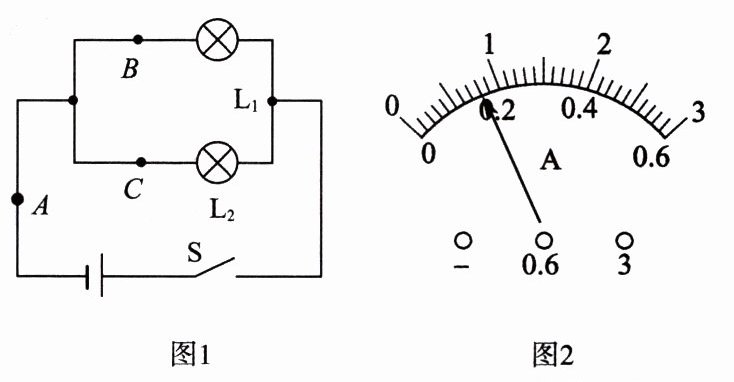

$1. $在$“$探究并联电路的电流特点$”$实验中，小华设计了图$1$所示的电路进行实验。　　
$(1) $连接电路时，开关应处于　　断开　　状态。　　

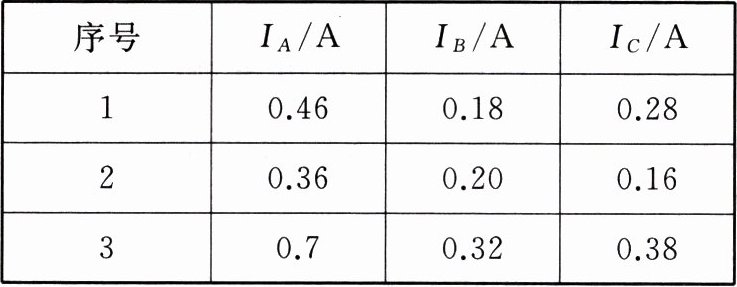

$(2) $实验中，在$A、$$B、$$C$三处各接入一个电流表，并选择合适的测量范围。闭合开关，测得$A、$$B、$$C$三处的电流分别为$Iₐ、$$I_b、$$I_c。$更换多组　　不同　　$($选填$“$相同$”$或$“$不同$”)$规格的灯泡重复实验，部分实验数据见下表。　
　
$(3) $分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是　　$I_A=I_B+I_C$　　$($写出关系式$)。$　　
$(4) $小华在某次实验时，测得$C$处电流$I_c$为$0.30A，$观察到$A$处电流表的指针位置如图$2$所示，则$A$处的电流大小为$0.8$　　$A。$　　

答案： $1.$　　
$(1)$断开　　
$(2)$不同　　
$(3)I_A=I_B+I_C$　　
$(4)0.8$　　

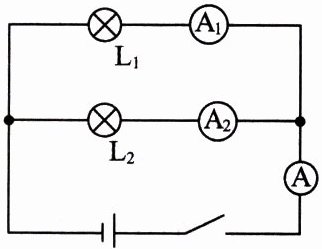

2. (2024·广西南宁模拟)如右图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A₁的示数是0.1A，电流表A的示数是0.4A，则电流表A₂的示数是(C)

A.0.1A
B.0.2A
C.0.3A
D.0.4A

答案： 2.C
