2. 请在虚线框中设计出调光台灯的电路。

答案:
2.如图所示。
2.如图所示。

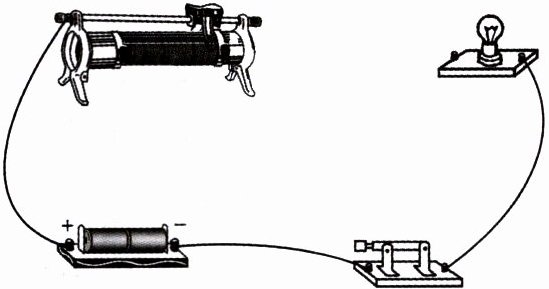

3. 小欣用下图所示的实验器材来研究调光台灯的工作原理,并连接了部分实验电路。

(1)小欣在连接实验电路前,应该首先将开关
(2)请你用笔画线代替导线,帮小欣连接成完整的实验电路,并让开关闭合时滑动变阻器连入电路的电阻最大。
(3)小欣连接完成上述实验电路,检查无误后,闭合开关,发现小灯泡不亮。小欣想:是不是电路中某处发生了断路?小欣为了判断电路是否发生断路,接下来最简单的操作是:____________________,观察小灯泡是否发光。
(4)你还有哪些判断电路是否发生断路的方法?请写出一种:
(1)小欣在连接实验电路前,应该首先将开关
断开
。(2)请你用笔画线代替导线,帮小欣连接成完整的实验电路,并让开关闭合时滑动变阻器连入电路的电阻最大。
(3)小欣连接完成上述实验电路,检查无误后,闭合开关,发现小灯泡不亮。小欣想:是不是电路中某处发生了断路?小欣为了判断电路是否发生断路,接下来最简单的操作是:____________________,观察小灯泡是否发光。
(4)你还有哪些判断电路是否发生断路的方法?请写出一种:
在电路中串联一个电流表
。
答案:
3.
(1)断开
(2)如图所示。
(3)向左移动滑动变阻器的滑片
(4)在电路中串联一个电流表
解析:
(1)小欣在连接实验电路前,为了连接电路时保护电路,应该首先将开关断开。
(2)滑动变阻器要调整灯泡的亮暗,应采用串联,电路连接完后,让开关闭合时滑动变阻器连入电路的电阻最大,则变阻器的左下端接线柱连入电路中。
(3)灯泡不亮的原因可能是通过灯泡的电流过小、断路、短路等原因,则检查无误后,闭合开关,小欣应向左移动滑动变阻器的滑片,减小变阻器接入电路中的电阻,增大通过灯泡的电流,观察小灯泡是否发光,若灯泡发光,则说明电路不存在断路。
(4)若电路出现断路现象,则电路中没有电流,故可以在电路中串联一个电流表,若电流表没有示数,则可能是断路。
3.
(1)断开
(2)如图所示。
(3)向左移动滑动变阻器的滑片
(4)在电路中串联一个电流表
解析:
(1)小欣在连接实验电路前,为了连接电路时保护电路,应该首先将开关断开。
(2)滑动变阻器要调整灯泡的亮暗,应采用串联,电路连接完后,让开关闭合时滑动变阻器连入电路的电阻最大,则变阻器的左下端接线柱连入电路中。
(3)灯泡不亮的原因可能是通过灯泡的电流过小、断路、短路等原因,则检查无误后,闭合开关,小欣应向左移动滑动变阻器的滑片,减小变阻器接入电路中的电阻,增大通过灯泡的电流,观察小灯泡是否发光,若灯泡发光,则说明电路不存在断路。
(4)若电路出现断路现象,则电路中没有电流,故可以在电路中串联一个电流表,若电流表没有示数,则可能是断路。
4. 跨学科实践:设计和制作模拟调光灯
项目提出:调光灯为什么能变光?我们能否设计一个类似的能连续调节灯泡亮度的电路?
项目分析:让灯泡的亮度发生变化可以有多种方法。改变电池组中串联电池的节数会影响灯泡的亮度;在不改变电源两端电压的情况下,在电路中接入一个滑动变阻器,就可以连续改变灯泡的亮度。
项目实施:
活动一、正确使用滑动变阻器

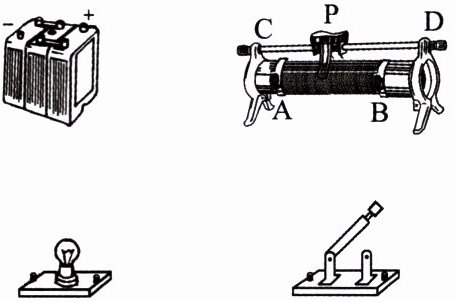

(1)请在图中用笔画线代替导线连接电路,要求滑动变阻器的滑片向右移动时灯泡变暗。

(2)滑动变阻器的铭牌上标有“20Ω 2A”字样。其中“20Ω”指的是
(3)根据上面的连接方式,闭合开关前,滑片P应滑到最
(4)在电路连接完成后闭合开关,发现灯泡立刻发出耀眼的光并很快熄灭,则实验操作中的不当之处可能是将滑动变阻器的
活动二、认识电位器
调光灯通过旋转旋钮调节亮度,这个旋转旋钮是一个电位器。
(5)电位器的构造

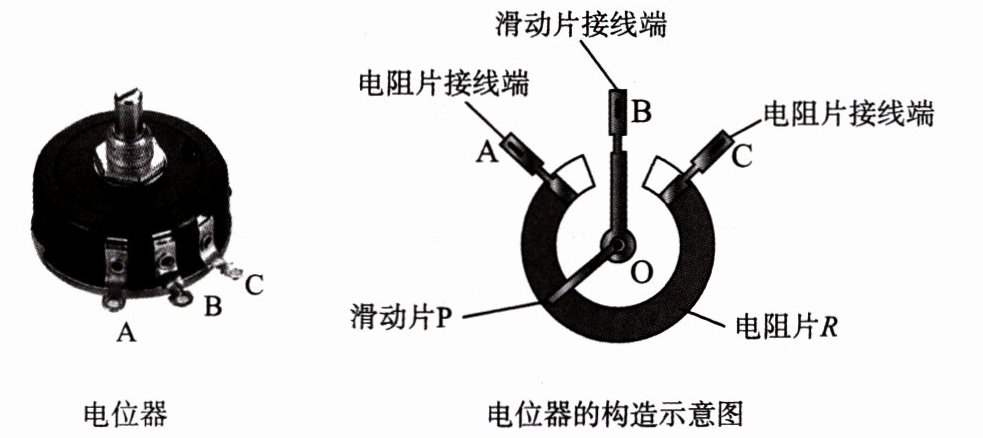

下图是电位器及其结构示意图,电阻片R的两端分别与接线端A、C相连,滑动片P的一端通过转轴O与接线端B相连,另一端与电阻片R接触良好,并能绕转轴O在电阻片R上滑动。

(6)电位器的工作原理
电位器是一个变形的滑动变阻器。通过改变连入电路中电阻片的
活动三、自制一个模拟的调光灯

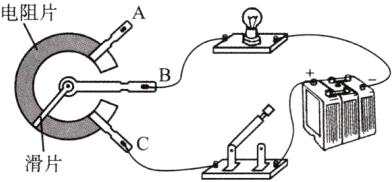

如下图所示,请选择电位器A、B、C三个接线端中的两个连入电路中,要求顺时针旋转滑片时,灯泡变暗。

展示交流:

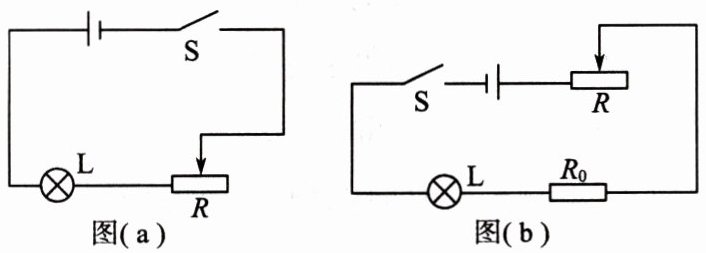

下图是两个同学设计的台灯调光电路,老师认为图(b)方案更好一些,理由是____________________。

项目提出:调光灯为什么能变光?我们能否设计一个类似的能连续调节灯泡亮度的电路?
项目分析:让灯泡的亮度发生变化可以有多种方法。改变电池组中串联电池的节数会影响灯泡的亮度;在不改变电源两端电压的情况下,在电路中接入一个滑动变阻器,就可以连续改变灯泡的亮度。
项目实施:
活动一、正确使用滑动变阻器
(1)请在图中用笔画线代替导线连接电路,要求滑动变阻器的滑片向右移动时灯泡变暗。
(2)滑动变阻器的铭牌上标有“20Ω 2A”字样。其中“20Ω”指的是
A和B
(填符号)两接线柱间的电阻值。(3)根据上面的连接方式,闭合开关前,滑片P应滑到最
B
(选填“A”或“B”)端。(4)在电路连接完成后闭合开关,发现灯泡立刻发出耀眼的光并很快熄灭,则实验操作中的不当之处可能是将滑动变阻器的
CD
(填符号)两个接线柱接入了电路。活动二、认识电位器
调光灯通过旋转旋钮调节亮度,这个旋转旋钮是一个电位器。
(5)电位器的构造
下图是电位器及其结构示意图,电阻片R的两端分别与接线端A、C相连,滑动片P的一端通过转轴O与接线端B相连,另一端与电阻片R接触良好,并能绕转轴O在电阻片R上滑动。
(6)电位器的工作原理
电位器是一个变形的滑动变阻器。通过改变连入电路中电阻片的
长度
来改变电阻,进而改变电流,改变小灯泡的亮度。活动三、自制一个模拟的调光灯
如下图所示,请选择电位器A、B、C三个接线端中的两个连入电路中,要求顺时针旋转滑片时,灯泡变暗。
展示交流:
下图是两个同学设计的台灯调光电路,老师认为图(b)方案更好一些,理由是____________________。
答案:
4.
(1)如图所示。
(2)A和B
(3)B
(4)CD
(6)长度
如图所示。
见解析
解析:

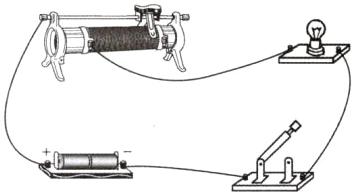

(1)用滑动变阻器调节灯泡的亮度,二者串联在电路中,滑片向右移动,灯泡变暗,即电路中的电流变小,则变阻器接入电路的阻值变大,其左下接线柱即A接线柱接入电路,作图如下:
(2)变阻器铭牌上的“20Ω”表示变阻器的最大阻值为20Ω,当两个接线柱接入电路时,变阻器接入电路的阻值最大为20Ω,所以20Ω指的是A和B两个接线柱间的阻值。
(3)为了保护电路,闭合开关前,变阻器的滑片应置于阻值最大处的B端。
(4)连接好电路,闭合开关,灯泡发出耀眼的光,并很快熄灭,可能是变阻器接入电路的阻值太小,电路中的电流太大造成的,所以可能是变阻器接入电路的阻值为0,即C、D两个接线柱接入了电路。
(6)电位器在变阻过程中,电阻片的材料不变,横截面积不变,改变的是长度。

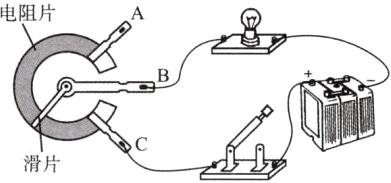

顺时针旋转滑片时,灯泡变暗,即电位器接入电路的阻值变大,电路中的电流变小,所以应将B和C两个接线柱接入电路。作图如下:
题图(a)中,灯泡与电位器串联,可调节灯泡的亮度;题图(b)中,灯泡与电位器及一个定值电阻串联,能调节灯泡的亮度,同时可避免电位器接入电路的阻值过小,电路的电流过大时,损坏灯泡,所以图(b)方案更好。
4.
(1)如图所示。
(2)A和B
(3)B
(4)CD
(6)长度
如图所示。
见解析
解析:
(1)用滑动变阻器调节灯泡的亮度,二者串联在电路中,滑片向右移动,灯泡变暗,即电路中的电流变小,则变阻器接入电路的阻值变大,其左下接线柱即A接线柱接入电路,作图如下:
(2)变阻器铭牌上的“20Ω”表示变阻器的最大阻值为20Ω,当两个接线柱接入电路时,变阻器接入电路的阻值最大为20Ω,所以20Ω指的是A和B两个接线柱间的阻值。
(3)为了保护电路,闭合开关前,变阻器的滑片应置于阻值最大处的B端。
(4)连接好电路,闭合开关,灯泡发出耀眼的光,并很快熄灭,可能是变阻器接入电路的阻值太小,电路中的电流太大造成的,所以可能是变阻器接入电路的阻值为0,即C、D两个接线柱接入了电路。
(6)电位器在变阻过程中,电阻片的材料不变,横截面积不变,改变的是长度。
顺时针旋转滑片时,灯泡变暗,即电位器接入电路的阻值变大,电路中的电流变小,所以应将B和C两个接线柱接入电路。作图如下:
题图(a)中,灯泡与电位器串联,可调节灯泡的亮度;题图(b)中,灯泡与电位器及一个定值电阻串联,能调节灯泡的亮度,同时可避免电位器接入电路的阻值过小,电路的电流过大时,损坏灯泡,所以图(b)方案更好。
