《2025年新课程助学丛书物理九年级全一册人教版》

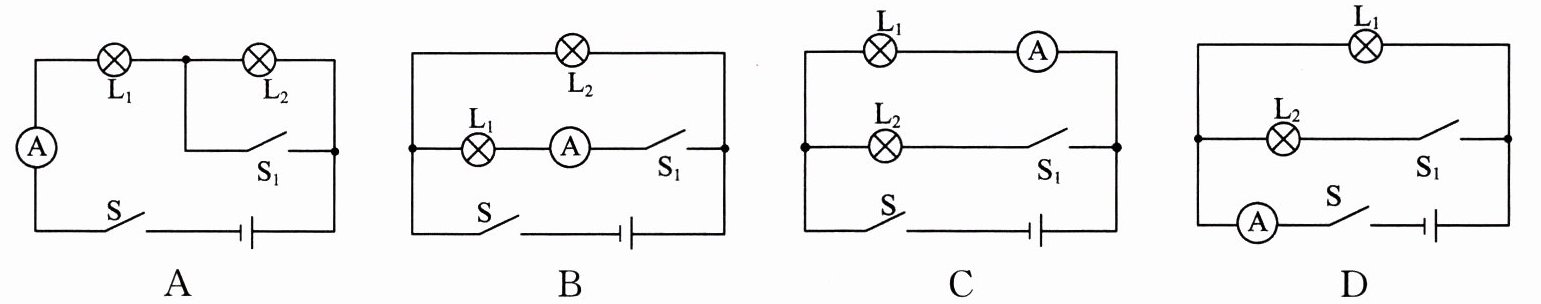

4. (2023·辽宁大连中考)下列各电路中，电源电压不变。先闭合开关S，再闭合开关S₁，电流表示数不变的是(C)


A.
B.
C.
D.

答案： 4.C

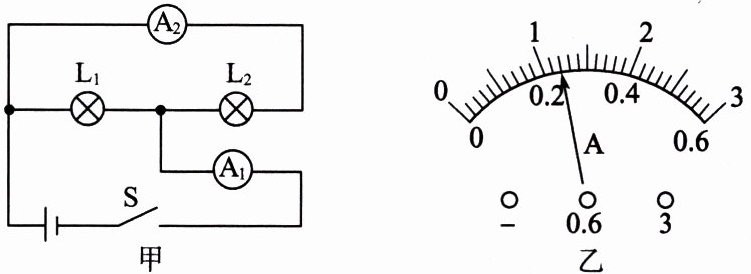

5. 在图甲所示的电路中，闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L₁和L₂中的电流分别为(B)

A.1.2A，0.24A
B.0.96A，0.24A
C.0.98A，0.22A
D.0.24A，1.2A

答案： 5.B

6. 在“探究串联电路中各点电流有什么关系”实验中，把两个灯L₁、L₂连接到电路中，分别测量A、B、C三点流过的电流，看看它们之间有什么关系；再换上另外的小灯泡，再次测量三点的电流，看看是否还有同样的关系。

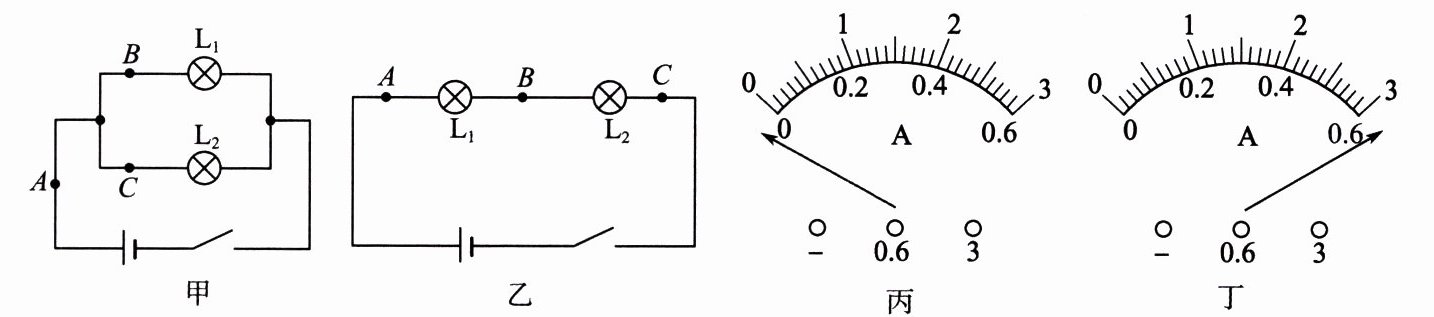

(1) 如上图所示，要“探究串联电路中各点电流有什么关系”，本实验应选乙(选填“甲”或“乙”)图进行实验。
(2) 根据所选电路，连接实物时，开关应断开，在拆电路时开关应断开。(均选填“闭合”或“断开”)
(3) 实验中，一部分同学在测量时出现了图丙中所示的情况，产生这种现象的原因是电流表的正、负接线柱接反了；一部分同学出现了图丁中所示的情况，产生这种现象的原因是电路中的电流超过了电流表的测量范围。

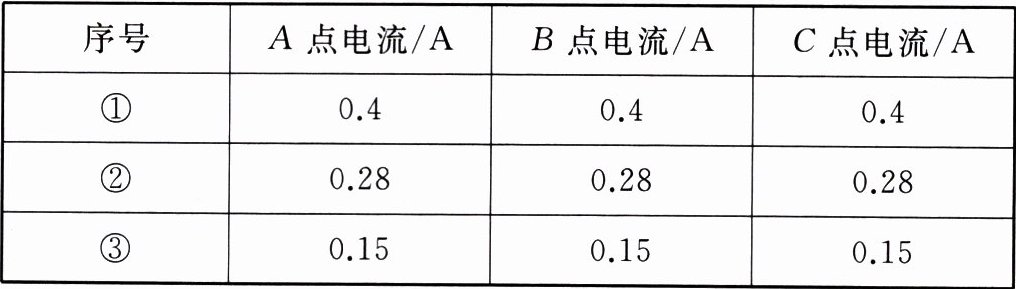

(4) 某小组同学测得图乙中A、B、C三点的电流见下表。

根据实验分析，串联电路中电流处处相等。
(5) 实验中，探究电路中A、B、C三点的电流，最好让两个灯泡的规格不同(选填“相同”或“不同”)，这样做的目的是探究串联电路的电流的普遍规律。

答案： 6.
(1)乙
(2)断开 断开
(3)电流表的正、负接线柱接反了 电路中的电流超过了电流表的测量范围
(4)处处相等
(5)不同 电流的普遍
