《2025年新课程助学丛书物理九年级全一册人教版》

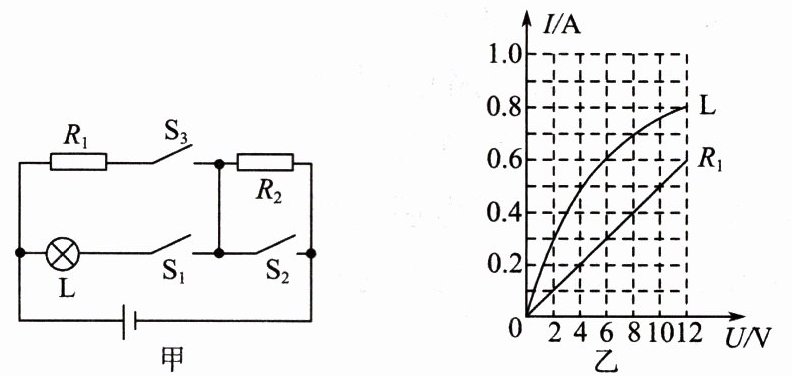

1. (2024·黑龙江齐齐哈尔中考)如图甲所示的电路中，电源电压为 12 V 且保持不变，R₂ 为阻值未知的定值电阻，图乙是小灯泡 L 和定值电阻 R₁ 的电流随它们两端电压变化的关系图像。当同时闭合开关 S₁、S₂ 和 S₃ 时，小灯泡 L 的实际功率为 P，定值电阻 R₁ 的功率为 P₁，则 P : P₁ = ___；当闭合开关 S₁、断开开关 S₂ 和 S₃ 时，小灯泡的实际功率为 0.6 W，此时灯丝电阻为 R，则 R : R₂ = ___。

[img]
[img]

答案： 1.4 : 3 1 : 5

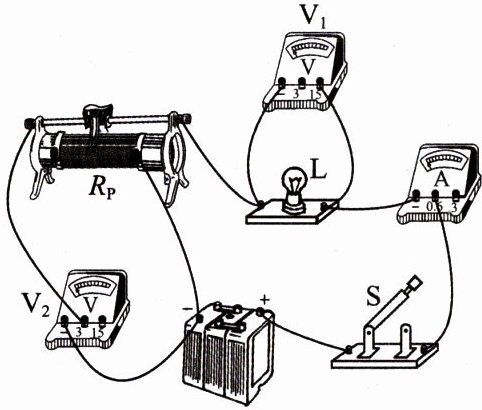

2. (2025·重庆巴南区一模)在右图所示的电路中，电源电压恒为 6 V，灯泡上标有“4 V 2 W”的字样(不考虑温度对灯丝电阻的影响)，电流表的测量范围是 0～0.6 A，电压表 V₁ 的测量范围是 0～15 V，电压表 V₂ 的测量范围是 0～3 V。闭合开关，在保证电路安全的情况下，滑动变阻器接入电路的最大阻值只能调到其总电阻的五分之四，下列说法正确的是(A)

[img]
①当滑片向左移动时，电压表 V₂ 的示数的变化量与电流表示数变化量的比值的绝对值变大
②滑动变阻器总电阻为 10 Ω
③电路消耗总功率的变化范围为 2.25～3 W
④电压表 V₁ 示数的变化范围为 2～3 V

A.只有②③正确
B.只有①②③正确
C.只有②③④正确
D.只有①④正确

答案： 2.A

3. (2023·四川泸州中考)如右图所示，已知电源电压为 3 V，小灯泡 L 的规格为“3 V 0.9 W”，滑动变阻器的规格为“20 Ω 1 A”，电流表的测量范围为 0～3 A，则小灯泡正常发光时的阻值 Rₗ = 10 Ω。当开关 S₁、S₂ 同时闭合时，改变滑动变阻器接入电路的电阻，小灯泡的亮度不变(选填“变亮”“变暗”或“不变”)；保持开关 S₁ 始终闭合，调节电路，使电路消耗的最大功率为 P₁，最小功率为 P₂，则 P₁ : P₂ = 26 : 3。

[img]

答案： 3.10 不变 26 : 3

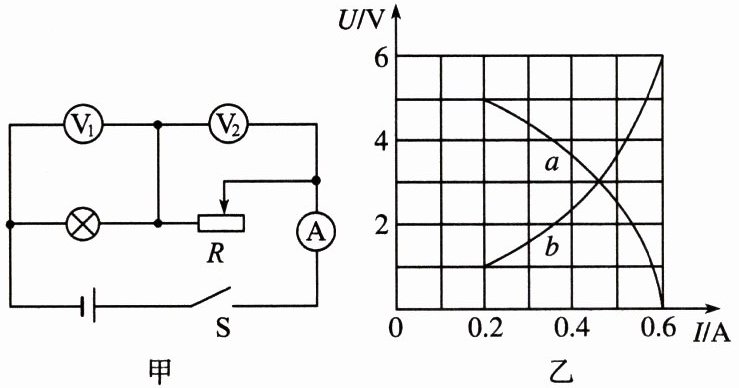

4. (2023·临沂中考)图甲所示的电路中，电源电压保持不变，闭合开关后，将滑动变阻器的滑片由最右端向最左端移动的过程中，两电压表与电流表的示数变化关系如图乙所示，则(C)
[img]
[img]

A.a 是灯泡的 U - I 图线
B.灯泡电阻的最小值为 10 Ω
C.R 的最大阻值为 25 Ω
D.电路的最大功率为 1.2 W

答案： 4.C
