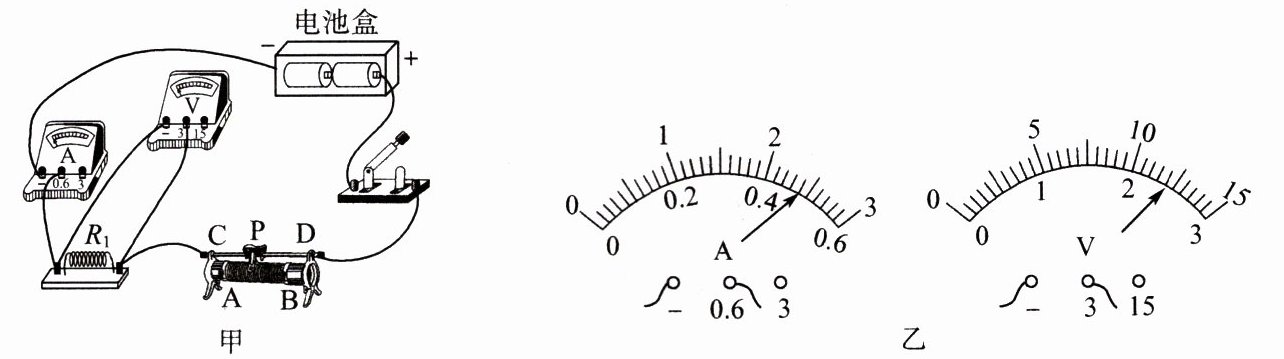

6. 下图甲是“探究电阻的电流跟其两端电压的关系”的实验电路连接情况，其中R₁是定值电阻，电源是两节旧电池，忽略温度对电阻的影响。

(1)通电前发现实物电路的连线有误。如果滑片向A端移动时，变阻器连入电路的阻值变小，可以把接在C接线柱的线头改接到A接线柱。
(2)改接后电路正常工作，实验时改变变阻器的滑片位置测量3次，其中第2次测量时电压表和电流表的示数如图乙所示，可知当电压为2.4V时，电流为0.48A。

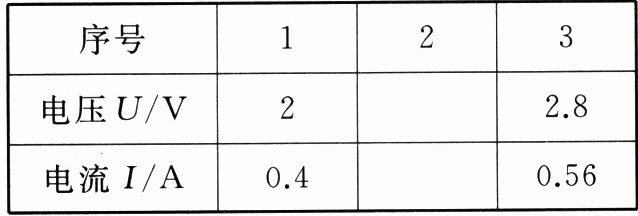

(3)分析实验记录表1，发现每次电压与电流的比值是相同(选填“相同”或“不相同”)的，因此可得出电流与电压关系的初步结论：当电阻一定时，导体中的电流与导体两端的电压成正比。在表1中的第1次实验到第2次实验的操作过程中，变阻器的滑片P应该向A(选填“A”或“B”)端移动。

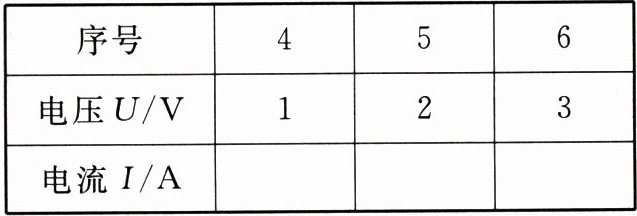

(4)把电阻R₁换成R₂后继续实验，打算按照实验记录表2进行实验。如果实验过程中器材完好，连接无误，你认为他在实验操作过程中会遇到的问题是________________________，理由是________________________。解决问题后，顺利完成实验，表2也填写完整。若要探究“电流与电阻的关系”，应比较上面两个实验记录表中的第1次和第______次的数据，避免________________。

答案：
(1)A
(2)2.4　0.48
(3)相同　当电阻一定时，导体中的电流与导体两端的电压成正比　A
(4)电压可能达不到3V　干电池不是新的　5　结论具有偶然性
