《2025年新课程助学丛书物理九年级全一册人教版》

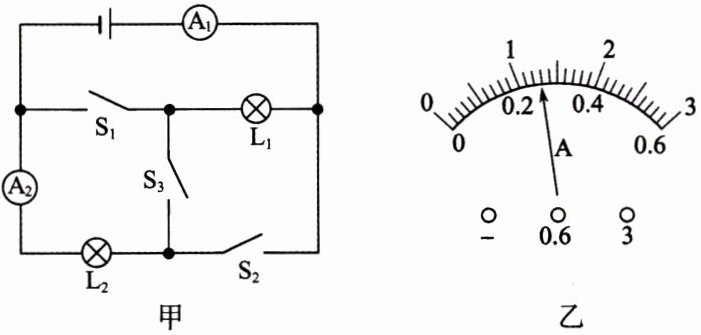

1. 如右图所示，分析并解答下面的问题：
(1) 若只闭合S₂、S₃，则灯L₁不亮，灯L₂亮。(均选填“亮”或“不亮”)
(2) 若只闭合S₃，此时电流表A₁的示数为0.5A，则A₂的示数为0.5A。
(3) 重新按电路图连接电路，若只闭合S₁、S₂，电流表A₁、A₂的示数如图乙所示，则通过L₁的电流是1.04A。

答案： 1.
(1)不亮 亮
(2)0.5
(3)1.04
解析：
(1)若只闭合S₂、S₃，灯泡L₁被短路，此时为灯泡L₂的简单电路，灯泡L₂发光，L₁不发光。
(2)如果只闭合S₃，两灯泡串联，电流表A₁、A₂测电路中的电流，电流表A₁的示数为0.5A，串联电路中电流处处相等，则A₂的示数也为0.5A。
(3)若只闭合S₁、S₂，两灯泡并联，电流表A₁测干路电流，电流表A₂测L₂支路电流。因并联电路中干路电流等于各支路电流之和，且两个电流表指针的位置相同，所以，电流表A₁的测量范围为0～3A，分度值为0.1A，其示数I=1.3A；电流表A₂的测量范围为0～0.6A，分度值为0.02A，其示数0.26A，则通过灯L₂的电流I₂=0.26A，通过灯L₁的电流I₁=I−I₂=1.3A−0.26A=1.04A。

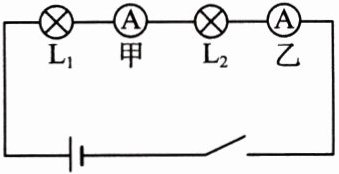

2. 如下图所示，“探究串联电路中电流的特点”实验中，电流表甲和乙的示数分别为0.18A和0.16A。造成两个电流表的示数不同的原因可能是(D)

A.导线有电阻
B.灯泡L₁和L₂的型号不同
C.灯泡L₁和L₂在电路中的位置不同
D.其中的某个电流表使用前没有调零

答案： 2.D

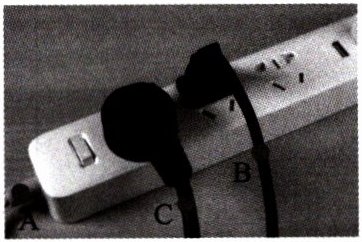

$3. (2024·$广西钦州模拟$)$右图中的插线板，$A$连接在家庭电路中，$B$连接台灯，$C$连接取暖器，两用电同时工作时，$A、$$B、$$C$三处的电流分别为$I_A、$$I_B、$$I_C，$则$($　　$D$　　$)$　　

$A.I_A = I_B = I_C$　　
$B.I_C = I_A + I_B$　　
$C.I_B = I_A + I_C$　　
$D.I_A = I_B + I_C$　　

答案： 3.D
