《2025年新课程助学丛书物理九年级全一册人教版》

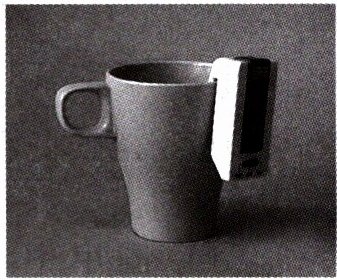

1.(2024·江苏南通模拟)右图所示的是一款“盲人水杯防溢报警器”挂在杯壁上的情形。防溢报警器的挂扣上有两个金属触点，当杯中水位到达挂扣时，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的(D)

A.用电器
B.导线
C.电源
D.开关

答案： 1.D

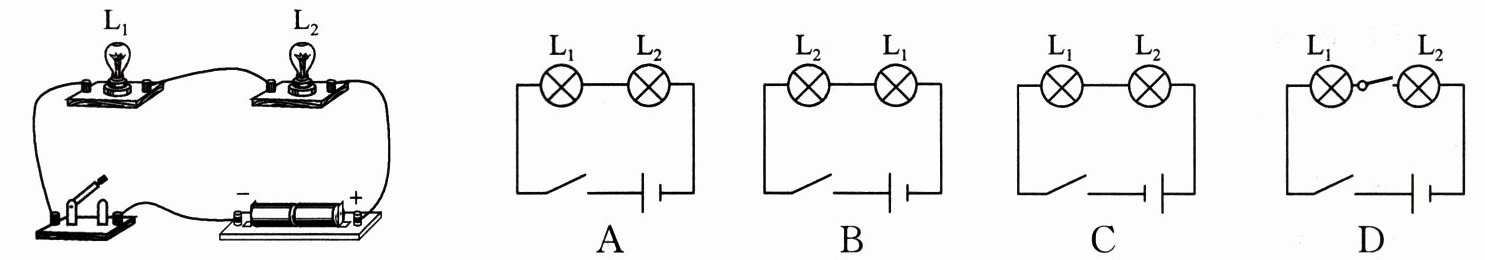

2. 下列选项中的四个电路图能正确反映实物图所示电路连接关系的是(C)

答案： 2.C

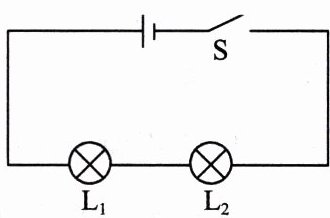

3. 如右图所示，在“组成串联电路”实验中，当开关 $ S $ 闭合时，灯 $ L_1 $、$ L_2 $ 均不亮。某同学用一根导线去检查电路的故障：他将导线先并联接在灯 $ L_1 $ 两端时发现灯 $ L_2 $ 亮，灯 $ L_1 $ 不亮；然后将导线并联接在灯 $ L_2 $ 两端时发现两灯均不亮。由此可以判断(B)

A.灯 $ L_1 $ 短路
B.灯 $ L_1 $ 断路
C.灯 $ L_2 $ 短路
D.灯 $ L_2 $ 断路

答案： 3.B　解析:闭合开关时两灯均不亮，说明可能是电路中某处断路，或是电源损坏，或是两灯均短路。用导线先并联在L₁两端时，
发现灯L₂亮，灯L₁不亮，说明电路通路，电源完好，两灯泡不可能短路，L₂不可能断路;同时导线与灯L₂并联时，两灯均不亮，说明电路的故障为灯L₁发生了断路。故A、C、D不符合题意，B符合题意。

4.(2023·湖北襄阳中考)下列物品中通常情况下属于绝缘体的是(A)

A.塑料尺
B.人体
C.铜线
D.铝线

答案： 4.A

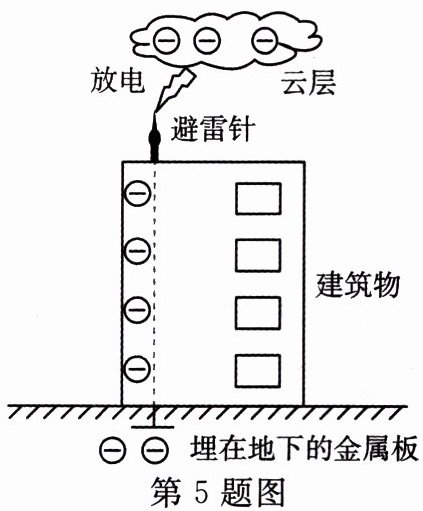

5.(2024·广东广州中考)如下图所示，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是(D)

A.云层带负电是由于失去了大量正电荷
B.云层带负电是由于摩擦创造了负电荷
C.放电时电荷从避雷针向云层方向移动
D.放电时电流方向是从避雷针流向云层

答案： 5.D

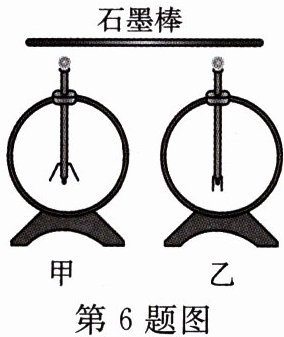

6.(2024·四川广元中考)如上图所示，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。下列对上述实验过程的分析，错误的是(D)

A.毛皮摩擦过的橡胶棒带负电
B.金属箔片张开是由于同种电荷相互排斥
C.用石墨棒连接两金属球的瞬间，电流方向由乙到甲
D.若用玻璃棒连接两金属球，乙的金属箔片也会张开

答案： 6.D
