《2025年新课程助学丛书物理九年级全一册人教版》

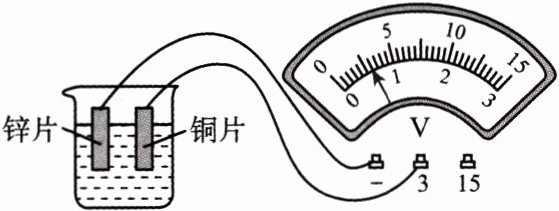

6.(2024·湖北襄阳期末)如下图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，以下说法错误的是 (D)

A.铜片是盐水电池的正极
B.盐水电池电压为 0.6 V
C.此盐水电池将化学能转化为电能
D.图中电压表指针偏转时，电路处于短路状态

答案： 6.D

7.小明制作的水果电池工作时将化学能转化为电能。由下图示可知，铜片 A 是该水果电池的正(选填“正”或“负”)极。小明继续用铝片 C 代替铜片 A 接入电路，发现电压表指针偏至“0”刻度线左侧，据此你能提出的猜想是水果电池的正、负极与金属电极的材料有关。为提高水果电池的输出电压，可以把若干个水果电池串联(选填“串联”或“并联”)起来。

答案： 7.电　正　水果电池的正、负极与金属电极的材料有关　串联

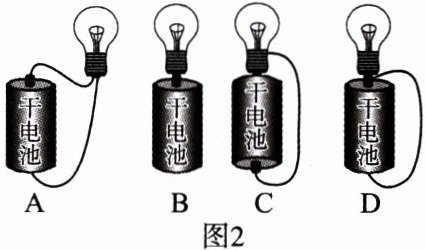

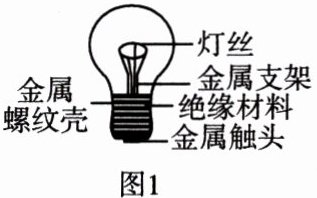

8.(1)小灯泡的结构如图 1 所示，按图 2 中哪个图的连接能让完好的标有“2.5 V”字样的灯泡点亮？C(选填图下的字母序号)。

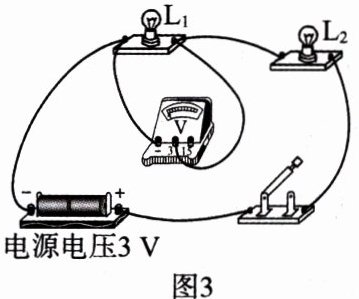

(2)把两个小灯泡 L₁、L₂ 接入电源电压为 3 V 的电路中，如图 3 所示，此时电压表测量L₁(选填“L₁”“L₂”或“电源”)两端电压。请在图 4 虚线框内画出对应的电路图。
(3)图 3 电路中，闭合开关，两灯不发光，电压表示数接近 3 V。电路中故障的原因可能是L₁断路。

答案：
8.
(1)C
(2)L₁
　
(3)L₁断路
　解析:
(1)由电路图可知，与灯丝相连的金属触头同时与电源的正、负极相连，灯泡没有接入电路，电路是短路，灯泡不发光，故A不符合题意;
　由电路图可知，与灯丝相连的金属触头和电源的正极相连，没有构成通路，灯泡不发光，故B不符合题意;
　由电路图可知，与灯丝相连的金属触头和电源的正极相连，与灯丝的另一端相连的金属螺纹壳和电源的负极相连，电路构成通路，灯泡发光，故C符合题意;
　由电路图可知，与灯丝相连的金属触头与电源的正、负极相连，灯泡没有接入电路，灯泡不发光，导线将电源正、负极直接相连，电路是短路，故D不符合题意。
　故选C。
(2)由图3知,开关、L₂、L₁依次连接在电源两极上，电压表并联在L₁两端，所以测L₁ 两端的电压，电路图如图所示。
　
(3)闭合开关，两灯不发光，说明电路可能断路，电压表示数接近3V，说明电压表两接线柱到电源两极间，是通路，所以故障可能是L₁断路了。
