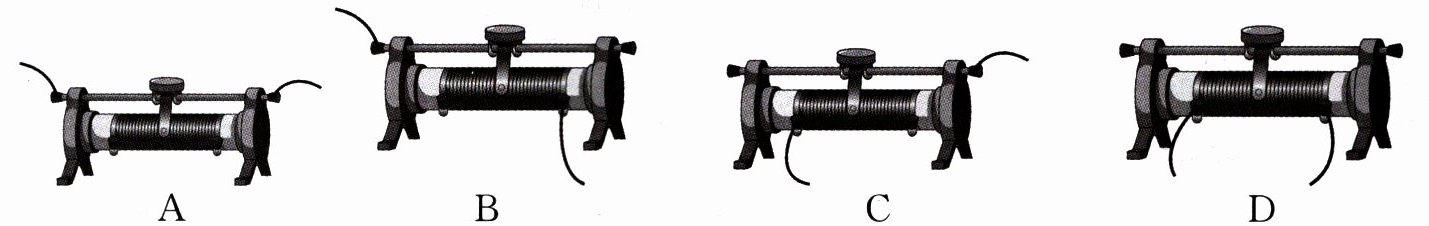

例1(2024·四川雅安模拟)如下图所示，当滑动变阻器的滑片向右移动时，变阻器连入电路的阻值减小的是(B)

答案： 例1　B

1.(2023·福建中考)滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的(C)

A.材料
B.横截面积
C.长度
D.电流方向

答案： 1.C

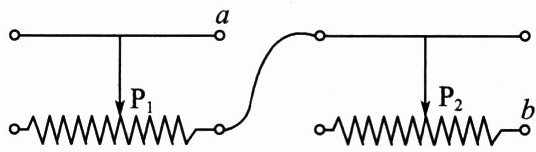

2. 如右图所示，将两个滑动变阻器串联起来，将a端和b端接入电路中，要使两个滑动变阻器的总电阻最大，那么这两个变阻器滑片的位置为(D)


A.$ P_1 $ 在最左端，$ P_2 $ 在最右端
B.$ P_1 $ 在最右端，$ P_2 $ 在最左端
C.$ P_1 $ 在最右端，$ P_2 $ 在最右端
D.$ P_1 $ 在最左端，$ P_2 $ 在最左端

答案： 2.D

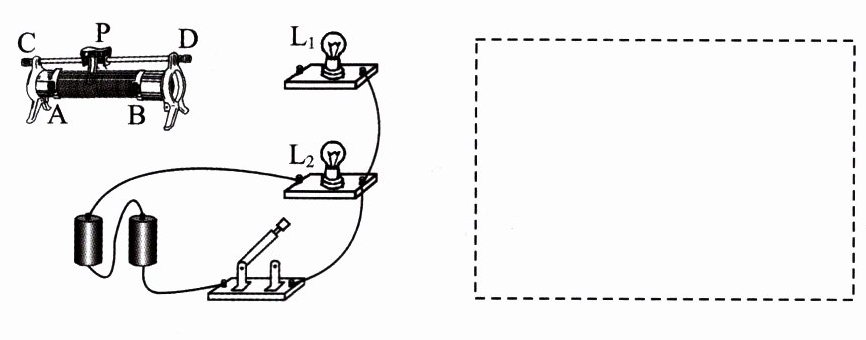

3.(2024·四川乐山期中)下图所示的是“用滑动变阻器改变灯泡的亮度”的实验电路。要求$ L_1 $与$ L_2 $工作互不影响，滑动变阻器只控制$ L_1 $的亮度，且滑片P向左滑动时$ L_1 $变亮。请你用铅笔画线表示导线完成电路的连接，并在虚线框中画出对应的电路图。

答案：
3.如图所示。
　
　

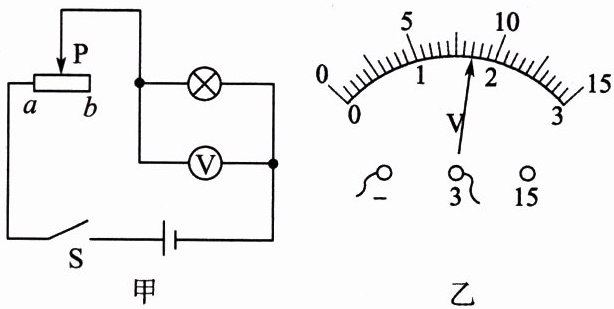

例2 图甲所示的电路中，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度变暗；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为1.7V。

答案： 例2　变暗　1.7
