例2 在探究通电螺线管外部的磁场方向”实验中：
(1)在装有螺线管的硬纸板上均匀撒满铁屑，通电后铁屑分布无明显变化，这时需轻敲纸板，观察到铁屑排列成右图所示的形状。可见，通电螺线管外部的磁场与条形磁体的磁场相似。

(2)用小磁针探究磁场的方向时，发现小磁针没有标N、S极。请写出一种判断小磁针N、S极的做法：小磁针放在地磁场中静止时，指北的为N极。
(3)对调螺线管所接电源的正、负极，周围小磁针的指向也随之对调，说明通电螺线管的极性与螺线管中电流的方向有关。

答案： 例2　
(1)条形
(2)小磁针放在地磁场中静止时，指北的为N极
(3)方向

1.(1)通电螺线管的极性跟螺线管中电流的方向有关。
(2)通电螺线管外部的磁场方向是从N极指向S极，内部的磁场方向是从S极指向N极。(均选填“N”或“S”)

答案： 1.
(1)电流
(2)N　S　S　N

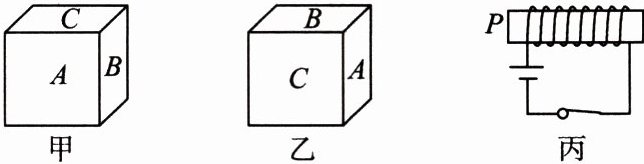

2.(2023·菏泽中考)小明捡到一块废弃的正方体形磁铁，为了探测其磁极，他将相邻的三面分别用A、B、C标记，然后放在透明的塑料袋里，用细线悬挂起来。第一次将磁铁按图甲所示放置在塑料袋中，确保C面向上，结果A、B面在任意方向均可静止。第二次将磁铁按图乙所示放置在塑料袋中，结果磁铁静止时总是C面朝南。
根据以上操作，请你帮助小明推断：
(1)A、B、C三面中，C是磁极所在面。
(2)该面对应的磁极是南(选填“南”或“北”)极。
(3)为了进一步判断，让图丙所示的通电螺线管的P端靠近上述磁极面，它们之间将相互吸引。

答案： 2.
(1)C
(2)南
(3)吸引

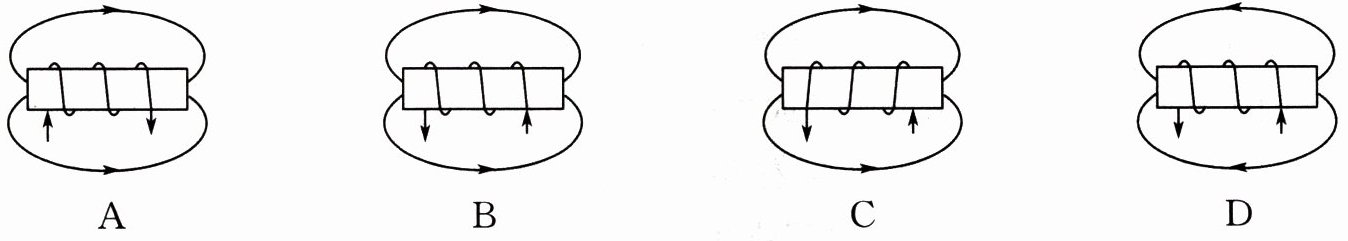

例3 一通电螺线管中的电流方向和其周围磁感线的分布如下图所示，其中正确的是(B)

答案： 例3　B

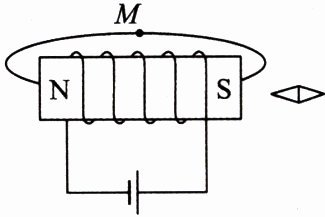

1.如右图所示，通电螺线管周围存在磁场，M是某一磁感线上的一点，小磁针静止在磁场中，则M点的磁场方向及小磁针的左端极性分别是(B)

A.向左 N极
B.向右 N极
C.向左 S极
D.向右 S极

答案： 1.B
