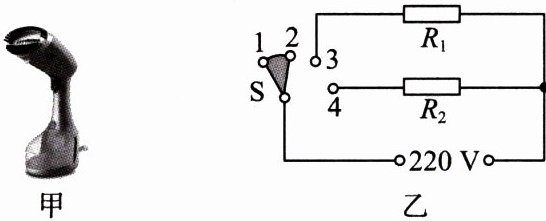

9.（2023·湖南娄底中考）图甲是一款采用增压技术制作的挂烫机，简化电路如图乙所示，已知电源电压为$220V$，$R_{1}$、$R_{2}$是电热丝，$R_{1}=55\Omega$，$R_{2}=110\Omega$。开关$S$接2、3时处于慢热挡，开关$S$接3、4时处于速热挡。求：
（1）挂烫机慢热过程中，电路中的电流；
（2）挂烫机慢热工作$1min$，电热丝产生的热量；
（3）挂烫机速热过程中的总电功率。

答案： 9.
(1)4A
(2)5.28×10⁴J
(3)1320W
解：
(1)由题图乙可知，开关S接2、3时处于慢热挡，只有电热丝R₁接入电路中，则电路中的电流
$I=\frac{U}{R₁}=\frac{220\ V}{55\ \Omega}=4A$
(2)慢热工作时间为t=1min=60s，电热丝产生的热量
$Q=I²R₁t=(4A)²×55\ \Omega×60s=5.28×10⁴J$
(3)开关S接3、4时处于速热挡，两电热丝并联，R₁的电功率
$P₁=\frac{U²}{R₁}=\frac{(220\ V)²}{55\ \Omega}=880W$
R₂的电功率
$P₂=\frac{U²}{R₂}=\frac{(220\ V)²}{110\ \Omega}=440W$
挂烫机速热过程中的总电功率
P=P₁+P₂=880W+440W=1320W

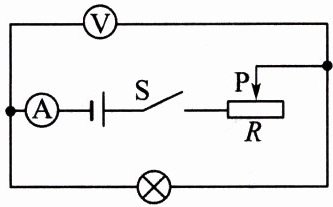

1. 如下图所示，闭合开关 $ S $，向左调节滑动变阻器的滑片 $ P $，忽略温度对灯丝电阻的影响。下列说法正确的是(A)


A.电压表的示数变大，电压表与电流表示数的比值不变
B.电流表的示数变小，电压表与电流表示数的比值变大
C.小灯泡变亮，电路的总电阻变大
D.小灯泡变暗，电路的总功率变小

答案： 1.A

2. 在下图所示的电路中，电源电压保持不变。闭合开关 $ S $，滑动变阻器的滑片 $ P $ 向左移动过程中，下列说法正确的是(A)


A.电路的总电阻减小，电路的总功率增大
B.电路的总电阻增大，电路的总功率减小
C.电压表的示数不变，电流表的示数减小
D.电压表的示数不变，电流表的示数变大

答案： 2.A

3. (2025·菏泽鄄城县二模)下图所示的电路中，$ L_1 $、$ L_2 $ 是两只规格相同的小灯泡，$ R $ 是滑动变阻器。开始时，滑动变阻器的滑片 $ P $ 位于中点位置，开关 $ S $ 闭合后，两只小灯泡都发光。将滑片 $ P $ 向右移动时，下列关于小灯泡 $ L_1 $、$ L_2 $ 亮度的变化情况，判断正确的是(A)


A.$ L_1 $ 变暗
B.$ L_2 $ 变暗
C.$ L_1 $、$ L_2 $ 均变暗
D.$ L_1 $、$ L_2 $ 均变亮

答案： 3.A

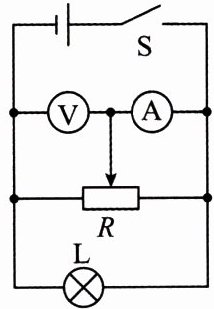

4. (2023·辽宁营口中考)如右图所示，电源电压不变，闭合开关，在保证电路安全的情况下，变阻器的滑片由中点向右移动的过程中，下列判断正确的是(D)


A.小灯泡的亮度变暗
B.电压表的示数变大
C.电流表的示数不变
D.电路的总功率变小

答案： 4.D
