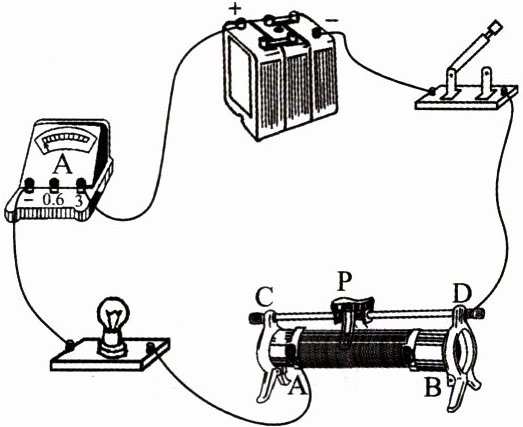

1.(2024·湖北宜昌期中)在用滑动变阻器改变小灯泡亮度的实验中，甲组同学连接的电路如下图所示。

(1)闭合开关后，发现电流表的指针偏转幅度较小，原因是电流表的测量范围选大了；
(2)要使灯泡的亮度由暗变亮，应将滑片向A(选填“A”或“B”)移动，此过程中电流表的示数将变大(选填“变大”“变小”或“不变”)；
(3)乙组同学在接完最后一根导线时，闭合开关，小灯泡发出耀眼的光并很快熄灭，经检查发现，滑动变阻器的滑片没有调到B(选填“A”或“B”)端；
(4)滑动变阻器是靠改变接入电路中电阻线的长度来改变电阻，从而改变电路中的电流。

答案： 1.
(1)电流表的测量范围选大了
(2)A　变大
(3)B
(4)电阻线的长度

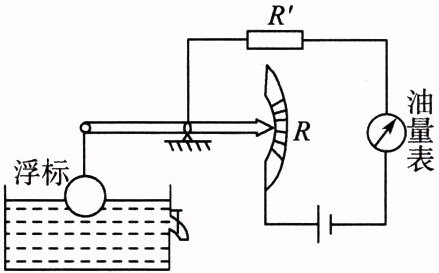

例3 下图所示的是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端。从油量表(由电流表改装而成)指针所示的刻度，就可以知道油箱内油量的多少，则(B)


A.油面升高，R变大，油量表的指针偏转变小
B.油面升高，R变小，油量表的指针偏转变大
C.油面降低，R变小，油量表的指针偏转变小
D.油面降低，R变小，油量表的指针偏转变大

答案： 例3　B

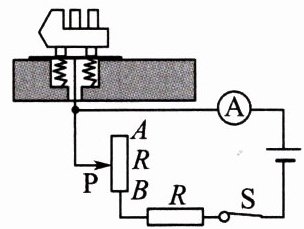

1. 右图为大型电子地磅的电路图，当称重物时，在压力作用下滑片P向下(选填“上”或“下”)端滑动，变阻器连入电路的电阻变小，电流表的示数变大(选填“变大”“变小”或“不变”)。这样把电流对应的质量刻在电流表的刻度盘上，就可以读出被称物体的质量。

答案： 1.下　变小　变大

2. 台灯中用于调节亮度的电位器有A、B、C三个接线柱。其中A、C分别与弧形电阻丝的两端相连，B与金属滑片相连，如下图所示，当转动台灯旋钮时，滑片会在弧形电阻丝上滑动，即可调节台灯的亮度。下列分析正确的是(C)


A.若只将B、C接入电路，则不可调节灯泡的亮度
B.若只将A、C接入电路，顺时针旋转滑片，则灯泡变亮
C.若只将A、B接入电路，顺时针转动旋钮，则灯泡亮度变暗
D.将A、B接入电路，若只将电阻丝做得更细些，以相同速度逆时针旋转滑片，则灯泡亮度无变化

答案： 2.C
