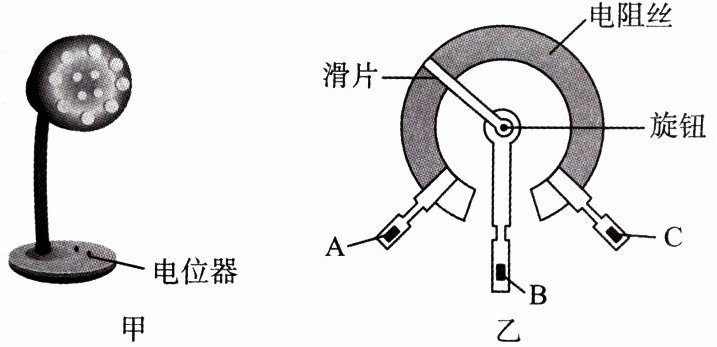

例 如下图所示，甲为某调光台灯，乙为该调光台灯用到的电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析正确的是(D)

A.电位器应与灯泡并联
B.电位器是通过改变接入电路中电阻丝的粗细来改变灯泡亮度的
C.若只将A、C接入电路，顺时针转动旋钮时灯泡变暗
D.若只将B、C接入电路，顺时针转动旋钮时灯泡变亮

答案： 知识点　例　D

右图所示的为一款新式无线插座转换器，带有USB插头、一转多位插座、调光台灯等多种功能，其中调节台灯亮度的元件相当于滑动变阻器，图中正在用USB插头给手机充电，手机的电池此时相当于用电器(选填“电源”或“用电器”)，台灯与手机是并联(选填“串联”或“并联”)的。

答案： 即时达标
滑动变阻器　用电器　并联

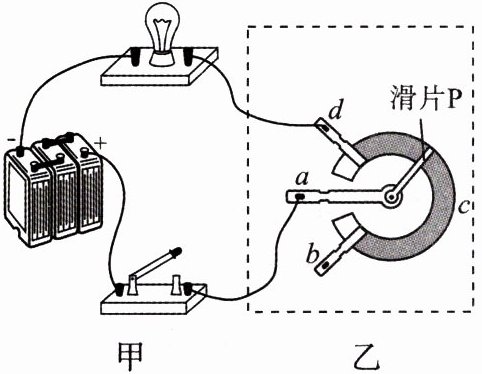

1. 收音机上的“音量”旋钮能够控制声音的响度，是因为旋钮内部安装了电位器。下图所示的是一个电位器内部结构图，内部有三个接线柱。亮亮通过将图中电位器连接在图甲电路中，设计了一个可调节亮度的台灯。下列说法中错误的是(D)

A.闭合开关后，电流流过的是d、P之间的电阻丝
B.滑片P如果向c点移动，则接入电路的电阻丝长度变长
C.若要使台灯工作时的亮度最小，滑片P应置于图中b点
D.若要关闭台灯，则应将滑片P置于图中b点

答案： 分层导练
1.D
