《2025年新课程助学丛书物理九年级全一册人教版》

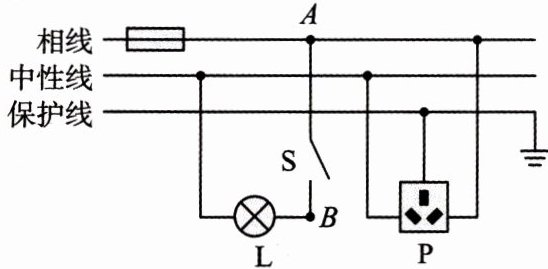

1. (2024·内蒙古中考)下图所示的是某家庭电路的一部分，下列说法正确的是(C)


A.相线与保护线之间的电压是380V
B.灯泡L和开关S的位置可以互换
C.断开开关S后，用测电笔接触A点时氖管会发光
D.洗衣机接入三孔插座P后，其外壳与中性线相连

答案： 1.C

2. (2024·河北邯郸一模)在家庭电路中，电灯的开关要接在相线和灯泡之间；安装漏电保护器、用电器使用三脚插头都是防止漏电而采取的安全措施。炎炎夏日，小明家新购置了一台1kW的空调。已知他家原有用电器的总功率是5600W，电能表上标有“220V 10(40)A”的字样，从电能表使用的角度考虑，小明家的电路能(选填“能”或“不能”)允许安装一台这样的空调。

答案： 2.相线　三脚　能

3. 家庭电路中，导线绝缘皮容易老化，裸露的导线相接触会发生短路，这时电路中的空气开关(选填“漏电保护器”或“空气开关”)会“跳闸”保护电路。除此之外，电路中用电器的总功率过大，也会导致电路中电流过大。

答案： 3.短路　空气开关　总功率

4. (2023·四川中考)在家庭电路中，为了防止触电，必须把用电器的开关装在相线上；当把一个功率为60W的台灯插头插入插座时，家中原来正常的其他用电器突然都停止工作，发生这种现象的原因可能是插头处短路。

答案： 4.相　短路

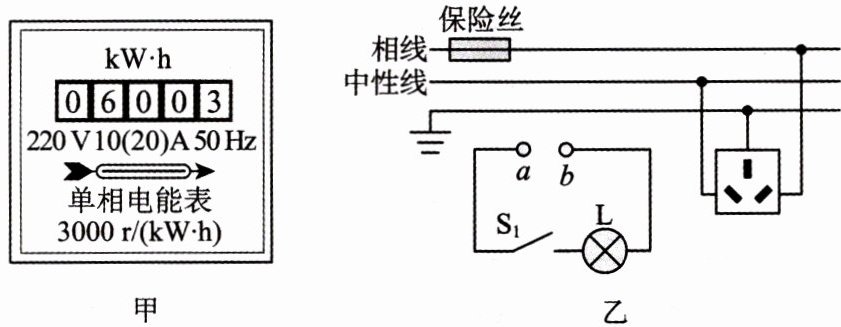

5. (2024·德州中考)小强家安装的电能表如图甲所示，书房灯L及三孔插座的安装电路如图乙所示，为保证安全用电，下列说法正确的是(D)


A.小强家的用电总功率不得超过2200W
B.若保险丝熔断，可用铁丝代替
C.a端应接中性线，b端应接相线
D.三孔插座的安装符合安全用电原则

答案： 5.D

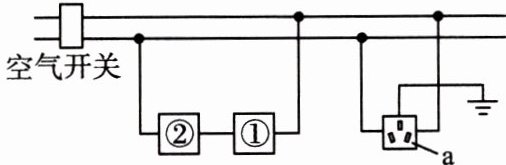

6. (2022·辽宁本溪中考)下图所示的家庭电路中，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关，电灯正常工作。下列说法正确的是(D)


A.②处应接开关
B.电能表应接在空气开关后
C.若开关短路，则空气开关会切断电路
D.用测电笔接触a孔中的金属片，氖管会发光

答案： 6.D　解析:由三孔插座的接法，可得上面的线是相线，下面的线是中性线，开关应与相线连接，故①处为开关，②处为电灯，故A错误;电能表是用来测量电路中用电器消耗电能的仪表，应接在空气开关之前，故B错误;空气开关切断电路有两种可能，要么电路中总功率过大，要么电路中有短路现象，若开关短路，电灯持续发光，空气开关不会切断电路，故C错误;用测电笔接触a孔中的金属片，相线、测电笔、人体与大地形成回路，氖管会发光，故D正确。故选D。
