《2025年新课程助学丛书物理九年级全一册人教版》

1. (2024·天津中考)在“探究电阻一定时电流与电压的关系”实验中：

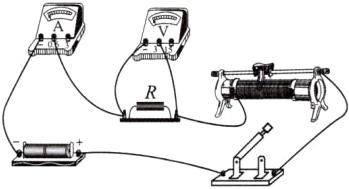

(1)请用笔画线代替导线将图1的电路连接完整；
(2)在某次实验时两电表的示数如图2所示，电压表的示数为2.6V，电流表的示数为0.26A；
(3)根据两个小组的实验数据，画出了定值电阻R₁与R₂的电流I与电压U的关系图像，如图3所示。由图像可知R₁小于(选填“大于”“小于”或“等于”)R₂。

答案：

(1)如图所示。
　
(2)2.6　0.26
(3)小于

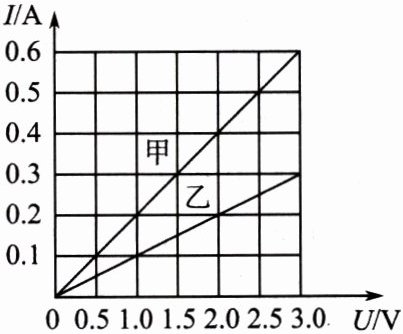

2. 张华同学在探究“通过导体的电流与其两端电压的关系”时，根据整理记录的实验数据作出了右面的图像。根据图像判断，下列说法错误的是 (D)


A.当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B.将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A
C.通过导体甲的电流与其两端的电压成正比
D.导体甲的电阻大于导体乙的电阻

答案： 2.D
