《2025年新课程助学丛书物理九年级全一册人教版》

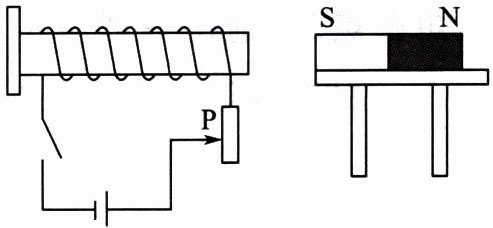

2.(2023·辽宁锦州中考)如右图所示，闭合开关，通电螺线管的右端是S(选填“N”或“S”)极，此时在水平桌面上的条形磁体仍处于静止状态，条形磁体受到向左(选填“左”或“右”)的摩擦力；若将滑动变阻器的滑片向下滑动，则条形磁体受到的摩擦力将变小(选填“变大”“变小”或“不变”)。

答案： 2.S　左　变小

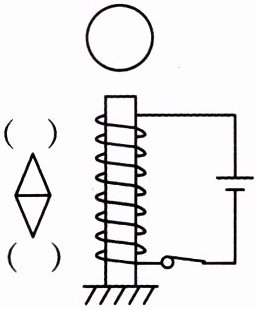

3.(2024·潍坊中考)某款磁悬浮玩具的电路原理图如下图所示。闭合开关，磁性小球悬停在空中，一小磁针静止于螺线管左侧，不考虑小磁针与磁性小球间的相互作用。
(1)将小磁针“N”“S”极填入括号中；

(2)画出磁性小球的受力示意图。

答案：
3.
(1)如图所示。

(2)如图所示。

4.将一个通电螺线管AB用单线悬挂起来，如下图所示，闭合开关，最后静止时A端指南、B端指北。请画出螺线管上导线的环绕图示，并在螺线管两端标出N、S极。

答案：
4.如图所示。
　

1.如右图所示，当开关断开时，悬挂的小磁铁处于静止状态。若开关闭合，则通电螺线管的上端为N(选填“S”或“N”)极，悬挂小磁铁的弹簧将缩短；若滑动变阻器的滑片P向右移动，则悬挂小磁铁的弹簧将缩短。(后两空均选填“伸长”“不变”或“缩短”)

答案： 1.N　缩短　缩短
　解析:由题图可知电流由通电螺线管的下方流入，则由安培定则可知通电螺线管的下端为S极，上端为N极，则通电螺线管与磁铁为同名磁极相对，故应相互排斥，故弹簧将变短。当滑片向右移动时，滑动变阻器接入电路的阻值变小，则由欧姆定律可知电路中的电流增强，则通电螺线管的磁性增强，故对磁铁的作用力增强，故磁铁应上移，即弹簧的长度应变短。

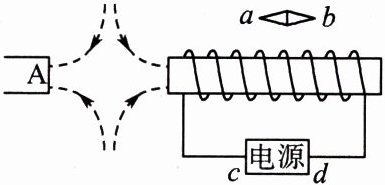

2.通电螺线管和磁体A的磁极附近的磁感线分布如下图所示。小磁针处于静止状态，则b端为小磁针的S极，d端为电源的负极。

答案： 2.S　负
　解析:由于在磁体外部的磁感线从磁体的北极出来，回到南极，所以左边磁体A为S 极，右边通电螺线管的左端为S极，则右端为N极;根据磁极之间的作用规律，小磁针的a端为N极、b端为S极;由安培定则可知，大拇指指向右端N极，四指环绕方向为电流方向，电流从通电螺线管的左边流入、右边流出，则c为正极、d为负极。
