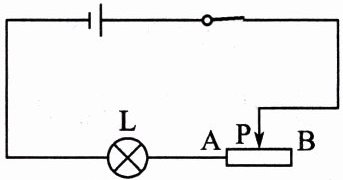

1. 右图所示的电路中，滑动变阻器连入电路的电阻丝是AP(选填“AP”“PB”或“AB”)段。当滑片P向左移动时，连入电路的电阻丝长度变短，电阻变小，灯泡会变亮(灯泡电阻不变)。

答案： 1.AP　短　小　变亮
　解析:由题图可知，变阻器接入电路中的是AP段；当滑片P向左移动时，连入电路中电阻丝的长度变短，则连入电路中的电阻变小，电路中的电流变大，灯泡变亮。

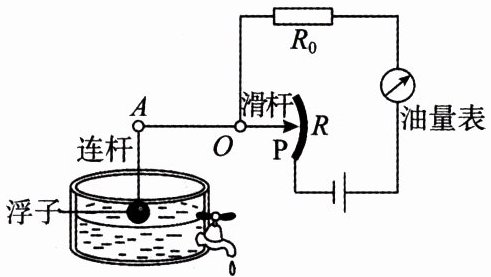

2.(2023·湖北十堰中考)右图是测量油箱内油量的装置，其中R是滑动变阻器的电阻片，AP是轻质滑杆，且$ AO ＞ OP $，P是滑杆上可沿电阻片滑动的滑片，$ R_0 $是定值电阻。油量减少时，浮子通过连杆带动滑杆绕O点转动，使滑片P在R上滑动。

(1)电路中的油量表相当于一只电流表(选填“电流表”“电压表”或“电能表”)；
(2)浮子下降时，连杆对滑杆AP施加动力$ F_1 $，此时滑杆是省力(选填“省力”“费力”或“省功”)杠杆，油量表示数变小(选填“变大”“变小”或“不变”)。

答案： 2.
(1)电流表　
(2)省力　变小
　解析:
(1)油量表串联在电路中，故相当于一只电流表。
(2)浮子下降时，连杆对滑杆AP施加动力F₁，O是支点，AO＞OP，此时滑杆的动力臂比阻力臂长，是省力杠杆。浮子下降时，AOP逆时针转动，滑动变阻器接入电路的有效电阻变大，电路中的电流变小，油量表示数变小。

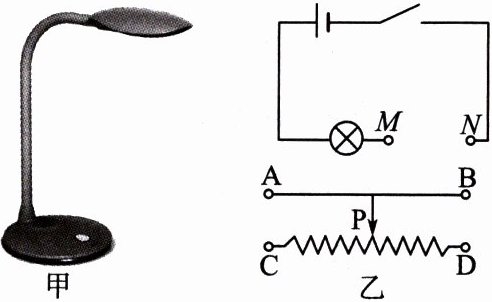

3.(2024·安徽滁州期中)图甲所示的为某同学学习时使用的调光台灯，图乙为该调光台灯的工作原理图，在电路图的M、N两点之间接入一个滑动变阻器，使滑片P向左移动时，灯泡的亮度变亮，则下列接法中正确的是(B)


A.M接A，N接D
B.M接B，N接C
C.M接A，N接B
D.M接C，N接D

答案： 3.B

4.（2024·山西忻州期末）在“用滑动变阻器改变小灯泡的亮度”实验中：

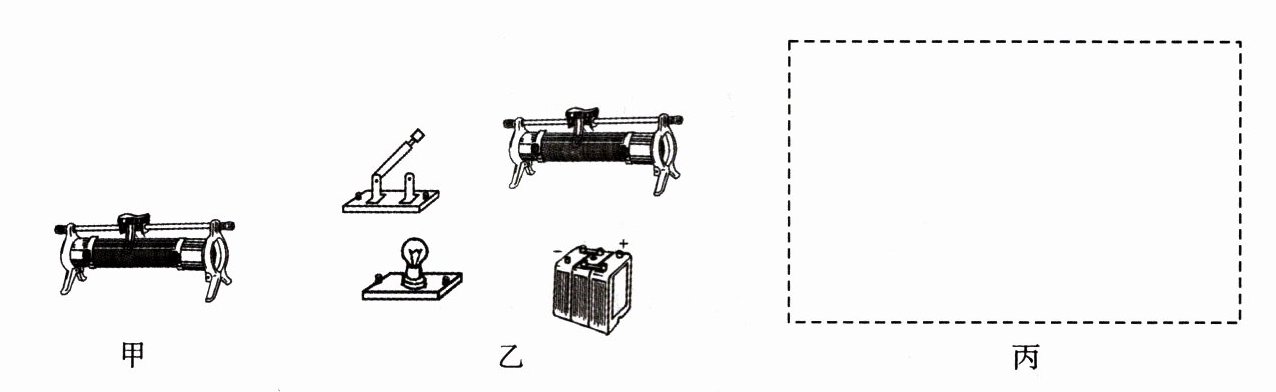

（1）实验室中有一铭牌上标有“$ 20 \Omega \ \ 2A $”字样的滑动变阻器，如图甲所示。“$ 20 \Omega $”指的是______（选填“上面”或“下面”）两接线柱间的电阻，“2A”指的是滑动变阻器________电流。若要把它其中的两个接线柱连接到电路中且起变阻作用，共有______种接法。

（2）再提供电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求闭合开关，滑动变阻器的滑片向右移时灯泡变暗。
(3)在开关闭合前，滑动变阻器的滑片应该放在最右(选填“左”或“右”)端。
（4）在图丙虚线框内画出对应的电路图。

答案：
4.
(1)下面　允许通过的最大　4
(2)
　　
(3)右
(4)如图所示。
