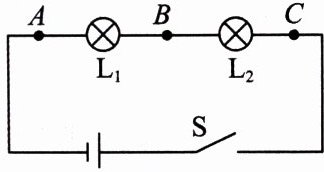

3. (2024·日照期中)如下图所示,在“探究串联电路的电压规律”实验中,闭合开关,用电压表测出 AB、BC、AC 两端的电压分别为 $ U_{AB} = 1.5 \, V $,$ U_{BC} = 1.5 \, V $,$ U_{AC} = 3 \, V $,在表格中记录数据后,接着的实验步骤是(

A.整理器材,结束实验
B.分析数据,得出结论
C.换用电压表的另一测量范围,再测出几组电压值
D.换用不同规格的小灯泡,再测出几组电压值
D
)A.整理器材,结束实验
B.分析数据,得出结论
C.换用电压表的另一测量范围,再测出几组电压值
D.换用不同规格的小灯泡,再测出几组电压值
答案:
3.D

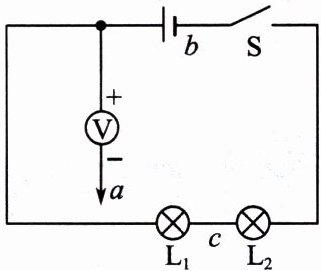

4. 如右图所示,电源电压保持不变,a 是从电压表的负接线柱引出的导线接头,a 与 b 处相接时,电压表的示数为 6.0 V;若使 a 与 b 处断开,然后与 c 处相接,则闭合开关 S 后,电压表的示数为 4.5 V,这时灯泡 L₂两端的电压为

1.5
V。
答案:
4.1.5 解析:a接b时,电压表测量电源电压U=6V,a接c时,电压表测量灯L₁两端的电压U₁=4.5V,据串联电路中电压的规律可知,灯L₂两端的电压U₂=U—U₁=6V—4.5V=1.5V。
5. 小庆同学对串联电路的电压规律进行了以下探究。

【猜想与假设】 串联电路总电压等于各用电器两端的电压之和。
【设计与进行实验】

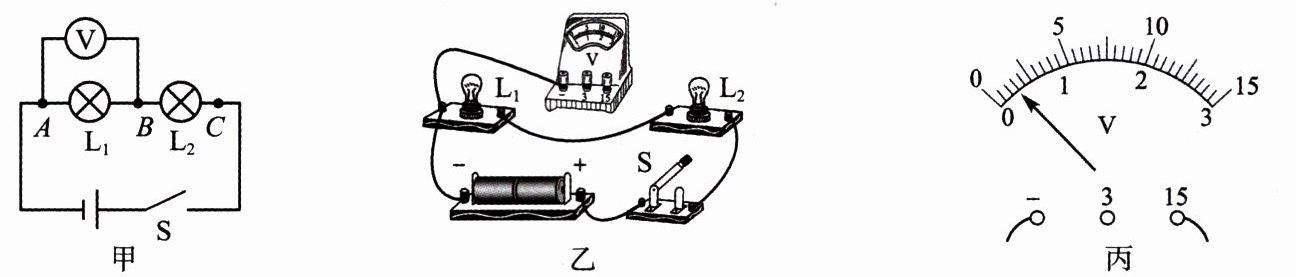

(1) 按照上图甲所示的电路图,将图乙所示的实验电路连接完整。
(2) 闭合开关 S,用电压表测出 L₁两端的电压;若电压表的示数为零,则小灯泡的故障可能是 L₂断路或
(3) 在测 L₂两端的电压时,小庆为了节省时间,采用以下方法:电压表所接的 B 接点不动,只断开 A 接点,并改接到 C 接点上。
(4) 测出 A、C 间的电压,得出结论。
【交流与评估】
(1) 在拆接电路时,开关必须
(2) 小庆用上面的方法能否测出 L₂两端的电压?
(3) 小庆改正了电路后,闭合开关后发现电压表的示数如图丙所示,原因是

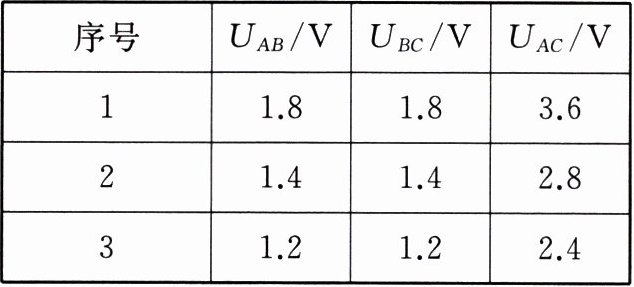

(4) 方法改进后,测出 A 和 B、B 和 C、A 和 C 之间的电压并记录在下面的表格中。

小庆分析实验数据后得出结论:串联电路两端的总电压等于各用电器两端的电压之和。此实验在设计方案上存在的不足之处是
【猜想与假设】 串联电路总电压等于各用电器两端的电压之和。
【设计与进行实验】
(1) 按照上图甲所示的电路图,将图乙所示的实验电路连接完整。
(2) 闭合开关 S,用电压表测出 L₁两端的电压;若电压表的示数为零,则小灯泡的故障可能是 L₂断路或
L₁短路
。(故障发生在灯泡处)(3) 在测 L₂两端的电压时,小庆为了节省时间,采用以下方法:电压表所接的 B 接点不动,只断开 A 接点,并改接到 C 接点上。
(4) 测出 A、C 间的电压,得出结论。
【交流与评估】
(1) 在拆接电路时,开关必须
断开
。(2) 小庆用上面的方法能否测出 L₂两端的电压?
不能
,原因是电压表的正、负接线柱接反了
。(3) 小庆改正了电路后,闭合开关后发现电压表的示数如图丙所示,原因是
电压表的测量范围选择太大
。(4) 方法改进后,测出 A 和 B、B 和 C、A 和 C 之间的电压并记录在下面的表格中。
小庆分析实验数据后得出结论:串联电路两端的总电压等于各用电器两端的电压之和。此实验在设计方案上存在的不足之处是
选用的两个灯泡规格相同
。
答案:
5.【设计与进行实验】
(1)如图所示。
(2)L₁短路
【交流与评估】
(1)断开
(2)不能 电压表的正、负接线柱接反了
(3)电压表的测量范围选择太大
(4)选用的两个灯泡规格相同
5.【设计与进行实验】
(1)如图所示。
(2)L₁短路
【交流与评估】
(1)断开
(2)不能 电压表的正、负接线柱接反了
(3)电压表的测量范围选择太大
(4)选用的两个灯泡规格相同
