《2025年新课程助学丛书物理九年级全一册人教版》

1.(2023·临沂中考)将一只规格为“6V 3W”的小灯泡与一个阻值为12Ω的电阻串联后接到12V的电源上，闭合开关后，小灯泡的实际功率(B)

A.大于3W
B.等于3W
C.小于3W
D.无法确定

答案： 1.B

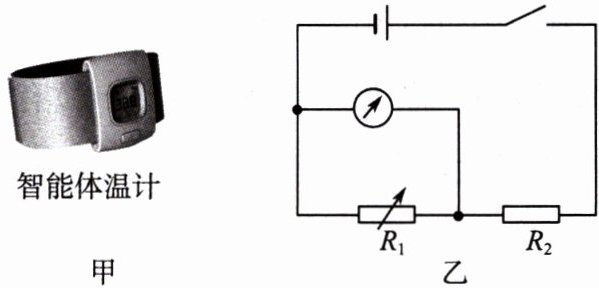

2. 小林受穿戴式“智能体温计”(如下图甲所示)的启发，设计了如图乙所示的体温计电路图，用电表的示数大小反映温度的高低。热敏电阻R₁的阻值随温度的升高而增大，定值电阻R₂起保护电路的作用。下列分析正确的是(D)


A.该电路中的电表是电流表
B.温度变化时，R₂两端的电压不变
C.温度升高时，电路中的电流变大
D.温度降低时，电路的总功率变大

答案： 2.D

3. 海滨城市湿度较大，为了加快运动鞋的晾干速度，小明网购了一款干鞋器，如右图所示。已知每只干鞋器的电阻为2200Ω，正常工作时电流为0.1A，把它放入鞋内，通电后就可以起到干燥杀菌的作用。两只干鞋器是并联的，每只干鞋器的额定功率是22W，正常工作10min产生的热量为13200J。

答案： 3.并 22 13200

4.(2025·枣庄台儿庄区模拟)把标有“6V 3W”和“6V 6W”字样的两个灯泡串联接入电路中，在保证安全使用的情况下让其中一个灯泡正常发光，忽略温度对灯丝电阻的影响，则电源两端电压是9V，此时两灯消耗的总功率为4.5W；两灯并联时，干路中最大电流为1.5A。

答案： 4.9 4.5 1.5
解析：根据公式$P=\frac{U^{2}}{R}$可求出灯泡$L_{1}$的电阻$R_{1}=\frac{U_{额1}^{2}}{P_{额1}}=\frac{(6V)^{2}}{3W}=12\Omega$
所以灯泡$L_{1}$正常发光时的电流
$I_{1}=\frac{U_{额1}}{R_{1}}=\frac{6V}{12\Omega}=0.5A$
灯泡$L_{2}$的电阻$R_{2}=\frac{U_{额2}^{2}}{P_{额2}}=\frac{(6V)^{2}}{6W}=6\Omega$
所以灯泡$L_{2}$正常发光时的电流
$I_{2}=\frac{U_{额2}}{R_{2}}=\frac{6V}{6\Omega}=1A$
因为两灯泡串联，在保证安全使用的情况下让其中一个灯泡正常发光，所以可知电路中的电流
$I = I_{1}=0.5A$
所以此时的电源电压为$U_{电}=U_{1}+U_{2}=IR_{1}+IR_{2}=0.5A×12\Omega+0.5A×6\Omega = 6V + 3V = 9V$
根据$P = UI$可得，此时两灯消耗的总功率，即电路消耗的功率为$P = U_{电}I = 9V×0.5A = 4.5W$。
两灯并联时，均可以正常发光，则$I_{m}=I_{1}+I_{2}=1.5A$。

5.（2023·湖南永州中考）如下图所示，电源电压恒为3V，小灯泡标有“2.5V 1.25W”字样（设小灯泡电阻不变），滑动变阻器的最大阻值为20Ω。
（1）求小灯泡正常发光时的电流。
（2）求小灯泡正常发光时滑动变阻器接入电路的阻值。
（3）求小灯泡正常发光时电路的总功率。

答案： 5.
(1)0.5A
(2)1$\Omega$
(3)1.5W
解：
(1)根据灯泡的规格，可求灯泡正常发光时的电流
$I_{正常}=\frac{P_{L}}{U_{L}}=\frac{1.25W}{2.5V}=0.5A$
(2)由题图可知，灯泡L与滑动变阻器串联，当灯泡正常发光时，滑动变阻器的电压$U_{P}=U - U_{L}=3V - 2.5V = 0.5V$
此时滑动变阻器接入电路中的电阻
$R_{滑}=\frac{U_{滑}}{I_{正常}}=\frac{0.5V}{0.5A}=1\Omega$
(3)当小灯泡正常发光时，电路中的电流为0.5A，电路的总功率
$P = UI_{正常}=3V×0.5A = 1.5W$
