《2025年新课程助学丛书物理九年级全一册人教版》

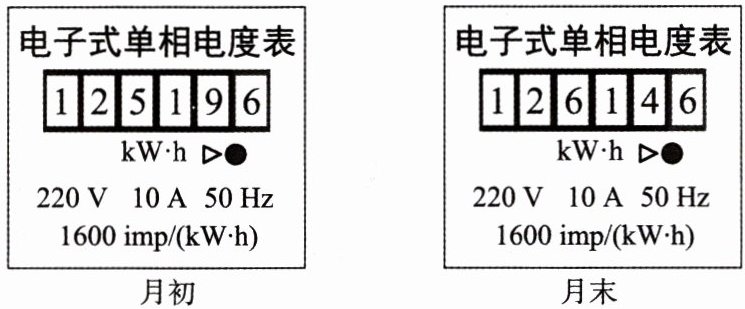

2. 下图所示的分别是小李同学家上月初和上月末的电能表的表盘。如果每度电按0.6元收费，则小李同学家上个月应交电费57元。一天傍晚，家里开着几台空调，妈妈在厨房做饭，突然他们家的空气开关“跳闸”了，结合此时的情况，“跳闸”的原因最可能是用电器总功率过大。请你为小李家提一条节约用电的建议：空调温度不要设置太低。

答案： 2.57　用电器总功率过大　空调温度不要设置太低

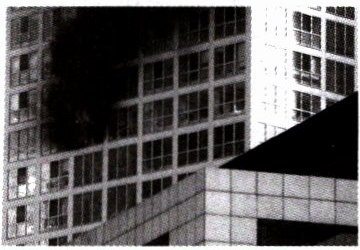

3. 下图为某写字楼发生火情，着火楼层有明火窜出，浓烟滚滚的情景。经过初步排查，起火原因为电线老化导致短路。我国每年都会因不安全用电造成人员伤亡和财产损失。下列选项中符合安全用电要求的是(C)


A.发现电线着火时，立即泼水救火
B.高压带电体不能接触，但可以靠近
C.保险丝烧断后绝不能用铜丝替代
D.一旦发生触电事故，施救人员要马上用手拉开触电伤员

答案： 3.C

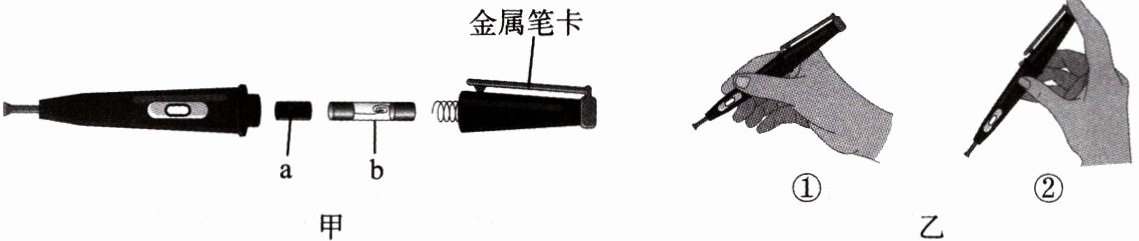

例2图甲所示的是测电笔的结构，图中a为电阻器、b为氖管。

(1)笔中的电阻与氖管的连接方式是串联(选填“串联”或“并联”)；在使用测电笔时，图乙中正确的握法是②。

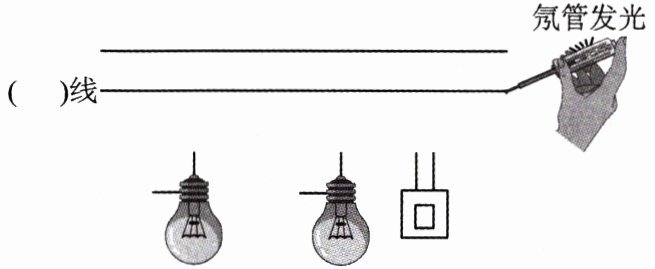

(2)下图所示的是用测电笔接触家中电线时出现的情景，请在括号中标出相线或中性线，并将两盏照明灯和开关正确接入电路。(要求：两灯并联，开关同时控制两盏灯)

答案：
例2　
(1)串联　②

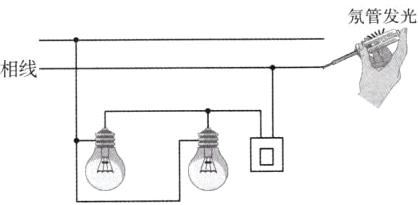

(2)由题图得，测电笔接触下面的电线，氖管会发光，说明此电线为相线，则上面的电线为中性线，家庭电路中，灯泡之间互不影响，采用并联方式，开关控制两盏灯泡，则开关在干路上，相线先连接开关，再经过开关，再分别连接灯泡的顶端金属点，再分别通过灯泡的螺口接线柱回到负极，如图所示:
　　

1. (2024·青岛中考)下列材料中，适合做测电笔笔尖的是(D)

A.塑料
B.陶瓷
C.玻璃
D.金属

答案： 1.D

2. (2024·江苏徐州中考)如下图所示，用测电笔检测插座中是否有“电”，下列操作错误的是(C)

A.笔尖插入插座
B.笔尖接触相线
C.手接触笔尖金属体
D.手接触笔尾金属电极

答案： 2.C
