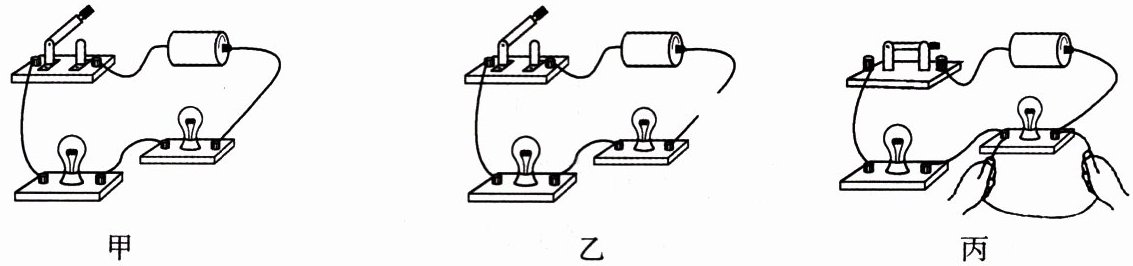

例 4 连接下图所示的电路，根据要求观察电路现象并作出判断。

(1)图甲中，闭合开关，小灯泡能(选填“能”或“不能”)发光，这样的电路是通路。
(2)图乙中，开关断开或者导线某处断开，小灯泡不能(选填“能”或“不能”)发光，这样的电路是断路。
(3)图甲(或乙)中，若直接用导线将电源的正、负极连接起来，则两灯泡不能(选填“能”或“不能”)发光，这样的电路是短路。
(4)图丙中，闭合开关，把导线接在一个小灯泡两端，这个小灯泡不能(选填“能”或“不能”)发光，小灯泡被短路，另外一个小灯泡能(选填“能”或“不能”)发光。

答案： 例4　
(1)能　通路
(2)不能　断路　
(3)不能　短路
(4)不能　短路　能

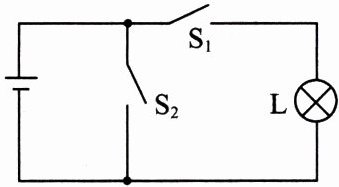

1. 人们把正常接通的电路，即用电器能够工作的电路叫通路。电路中如果某处被切断，电路中就不会有电流流过，这种情况叫断路。直接用导线将电源的正、负极连接起来，这种情况叫短路。在右图所示的电路图中，若断开开关 $ S_2 $、闭合开关 $ S_1 $，则电路是通路；若只闭合开关 $ S_2 $，则电路是短路；若断开开关 $ S_1 $ 和 $ S_2 $，则电路是断路。

答案： 1.通路　断路　短路　通　短　断

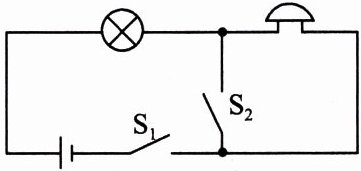

2. 一种声光报警器的电路如右图所示。闭合开关 $ S_1 $ 和 $ S_2 $ 后，会出现的现象是(A)

A.灯亮，铃不响
B.灯不亮，铃不响
C.灯亮，铃响
D.灯不亮，铃响

答案： 2.A
