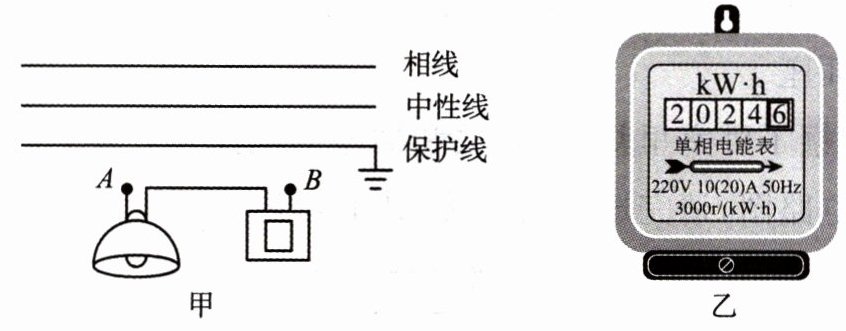

例 (2024·四川眉山中考)小龙和父亲一起为家里安装电灯,连接的部分电路如图甲所示,A、B两接线点,与相线相连的是B点;家里电能表如图乙,原有用电器的总功率是3600W,从电能表使用的角度考虑,还能添加用电器的总功率不超过800W。

答案： 例 B 800
解析：
(1)开关应接在相线和用电器之间，所以与相线相连的是B点。
(2)由题图可知，电能表允许通过的最大电流为20A，因此小龙家同时使用的用电器最大总功率$P_{总}=UI = 220V×20A = 4400W$
还能添加用电器的总功率不超过
$P = 4400W - 3600W = 800W$

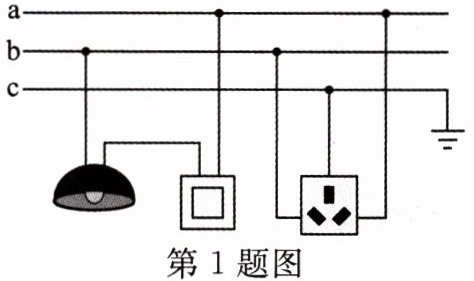

1.(2023·辽宁阜新中考)如下图所示a、b、c是家庭电路中的三条导线,其中相线是a(选填“a”“b”或“c”)。若将洗衣机接人此电路中,洗衣机应与电灯并联。当家庭电路需要维修时,必须断开总开关。

答案： 1.a 并 总开关

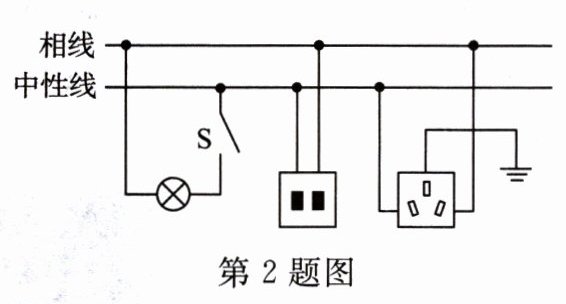

2.小明设计了上图所示的家庭电路,下列说法正确的是(B)

A.我国家庭电路的电压为380V
B.使用电热水器时应选择三孔插座
C.开关S的位置符合安全用电原则
D.用测电笔检测两孔插座的左右两孔,氖管都发光

答案： 2.B

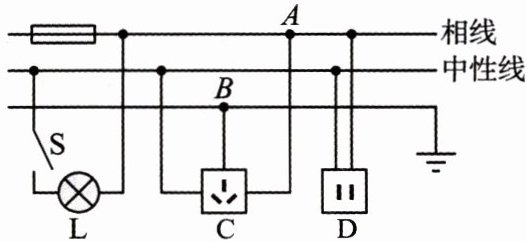

1.右图所示的是某家庭电路的一部分,下列说法正确的是(C)


A.图中所有元件的连接都符合安全用电要求
B.有金属外壳的用电器需接入两孔插座中
C.用测电笔接触A点,氖管会发光,接触B点,氖管不发光
D.使用三孔插座接入空调,是为了防止电流过大

答案： 1.C

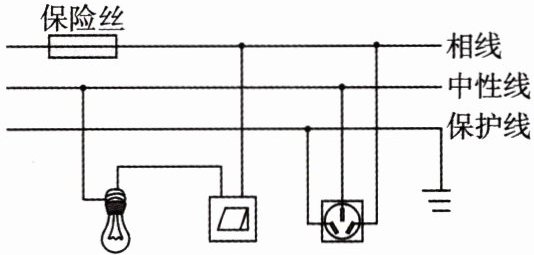

2.“珍爱生命,规范用电”。小红在课外活动中设计了右图所示的部分家庭电路,下列关于这部分家庭电路及安全用电的说法中正确的是(C)


A.闭合开关灯泡不亮,一定是发生了短路
B.可以用湿抹布将灯座上的灰尘擦去
C.图中的保险盒可以用空气开关替代
D.图中三孔插座的设计安装是正确的

答案： 2.C
