3.有甲、乙两个定值电阻，甲标有“$16\Omega\ 1.5A$”字样，乙标有“$22\Omega\ 0.5A$”字样。现把它们串联起来，则该串联电路两端允许加的最高电压是()

A.$57V$
B.$41V$
C.$35V$
D.$19V$

答案： D

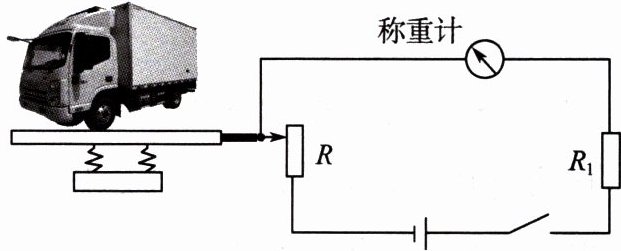

4.为避免因超载而发生交通事故，交通管理部门在高速公路收费站设置了货车载重计重。小华结合所学物理知识设计了下图所示的计重秤原理图。以下说法正确的是()


A.称重计其实是一个电压表
B.电路中的$R_{1}$是没有作用的
C.当车辆越重时，$R$连入电路的阻值越大
D.当车辆越重时，称重计的示数越大

答案： D 解析：称重计与电阻串联，应为电流表，A不符合题意；当物体很重时，滑片滑到最下端，如果没有电阻$R_1$，会造成电源短路，烧坏电源和电流表，因此电路中的$R_1$具有保护称重计的作用，B不符合题意；当车辆越重时，滑片向下滑，$R$连入电路的阻值越小，电路的总电阻越小，由$I = \frac{U}{R}$可知，电路的电流越大，称重计的示数越大，C不符合题意，D符合题意，故选D。

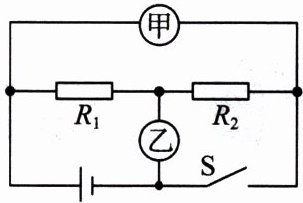

5.(2024·吉林长春期末)如右图所示，当开关$S$闭合，甲、乙两电表为电压表时，两表偏转角度相同，则下列说法不正确的是()


A.$R_{1}:R_{2}=1:4$
B.$R_{1}:R_{2}=4:1$
C.当开关$S$断开，甲、乙两电表为电流表时，$R_{1}$与$R_{2}$两端的电压之比$U_{1}:U_{2}=1:1$
D.当开关$S$断开，甲、乙两电表为电流表时，两电表的示数之比$I_{甲}:I_{乙}=4:5$

答案： A

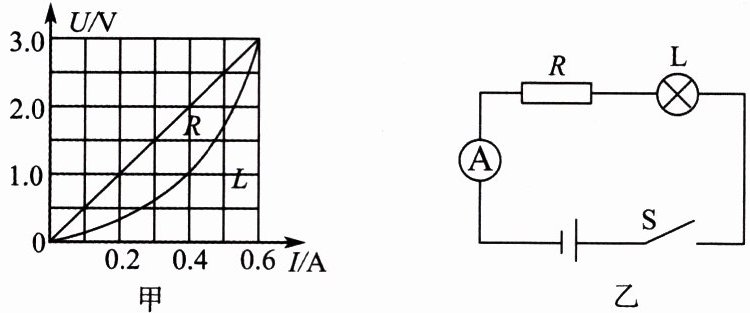

6.图甲是定值电阻$R$和灯泡$L$的电压随电流变化的关系图像，将该定值电阻$R$和灯泡$L$串联在图乙的电路中，闭合开关，此时电流表示数为$0.4A$。请根据图中提供的信息计算：电源电压为3$V$，电阻$R$的阻值为5$\Omega$。

答案： 3 5

7.(2024·福建模拟)在下图所示的电路中，电源电压恒为$9V$，$R_{1}$的阻值是$30\Omega$，闭合开关$S$，电流表$A$的示数为$0.4A$。求：
(1)电流表$A_{1}$的示数；
(2)电阻$R_{2}$的阻值。

答案：
(1)$0.3\ A$
(2)$90\ \Omega$
解：
(1)由题图可知，$R_1$、$R_2$并联，电流表A测量干路中的电流，电流表$A_1$测量$R_1$中的电流。根据并联电路的电压特点可知$U_1 = U_2 = U = 9\ V$
则通过$R_1$的电流
$I_1 = \frac{U_1}{R_1} = \frac{9\ V}{30\ \Omega} = 0.3\ A$
所以电流表$A_1$的示数为$0.3\ A$。
(2)根据并联电路的电流特点可知，通过$R_2$的电流
$I_2 = I - I_1 = 0.4\ A - 0.3\ A = 0.1\ A$
由欧姆定律可得$R_2$的阻值
$R_2 = \frac{U_2}{I_2} = \frac{9\ V}{0.1\ A} = 90\ \Omega$
