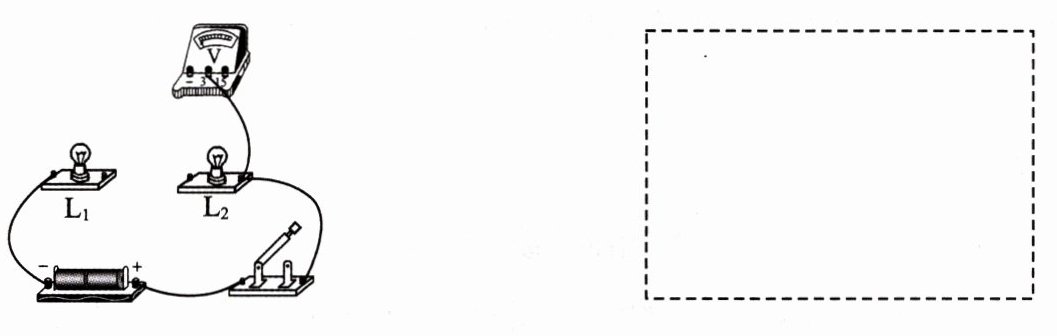

9.（2024·黑龙江绥化期末）（1）下图所示的是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯串联，电压表测量小灯泡 L₂ 两端的电压，导线不能交叉。
（2）按要求设计电路图（电路设计在下面的虚线框里），实验器材有一个电源，两只规格相同的灯泡和一只开关，要求：闭合开关时一只灯泡发光，开关断开时两灯泡都发光。

答案：
9.
(1)如图所示。
　
(2)如图所示。

解析:
(1)根据题目要求，需要将两灯串联，并且电压表测量小灯泡L₂两端的电压。观察实物电路，可将电压表的负接线柱与小灯泡L₂的左接线柱相连，L₂的左接线柱与L₁右接线柱相连，如图所示。
　　　　
(2)根据题目要求，闭合开关时一只灯泡发光，开关断开时两灯泡都发光，说明电路是通路，开关不能控制整个电路;需要让两灯泡串联，当闭合开关时，其中一只灯泡熄灭了，而另一只灯泡仍然是通路，说明开关闭合时熄灭的这只灯泡被短路，如图所示。
　　　　　

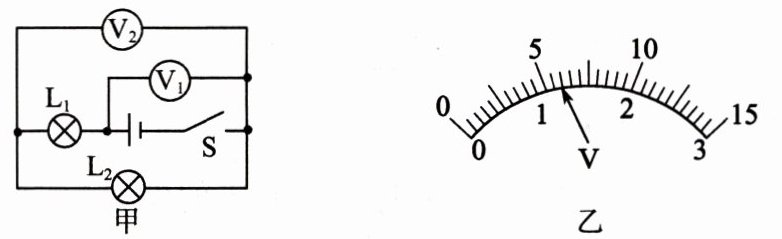

例 1 如下图甲所示，当电路中的开关 S 闭合时，两电压表的指针位置均如图乙所示，则灯泡 L₁和 L₂两端的电压分别为(B)


A.1.2 V，6 V
B.4.8 V，1.2 V
C.6 V，1.2 V
D.1.2 V，4.8 V

答案： 知识点一 例1 B

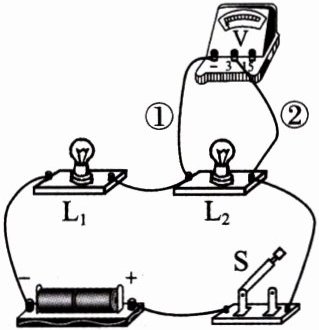

1. (2024·江苏淮安洪泽区二模)小明探究串联电路的电压规律，连接了右图所示的电路，下列做法正确的是(D)


A.只将导线②的下端改接到 L₁左端，闭合开关 S，电压表测量 L₁两端的电压
B.只将导线①的下端改接到 L₁右端，闭合开关 S，电压表测量 L₁两端的电压
C.只将导线①的下端改接到 L₁左端，闭合开关 S，电压表测量 L₁两端的电压
D.如图所示，所有导线位置不做调整，闭合开关 S，电压表测量 L₂两端的电压

答案： 即时达标1
1.D
