1. 下图所示的电路中，电源电压为 $ 6 \mathrm{V} $，电阻 $ R_{1} $ 为 $ 3 \Omega $，电阻 $ R_{2} $ 为 $ 6 \Omega $。计算图中三只电流表的示数。

答案： 1.2A　1A　3A

2.(2023·四川内江中考)有一只小灯泡上标有“$ 3.6 \mathrm{V} $ $ 0.3 \mathrm{A} $”字样，灯泡正常发光时的电流是0.3$ \mathrm{A} $。如果我们只有电压为 $ 6 \mathrm{V} $ 的电源，要使小灯泡正常发光，需要串联一个8$ \Omega $ 的电阻。

答案： 2.0.3　8

3.(2023·四川甘孜州中考)如右图所示，$ R_{1} = 10 \Omega $，开关闭合后电流表的示数是 $ 0.2 \mathrm{A} $，电压表的示数是 $ 4 \mathrm{V} $，$ R_{2} $ 的电阻为20$ \Omega $，电源的电压是6$ \mathrm{V} $。

答案： 3.20　6

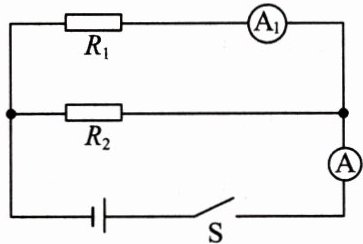

1. 如右图所示，电源电压保持不变，电阻 $ R_{1} = 15 \Omega $，闭合开关 $ \mathrm{S} $，电流表 $ \mathrm{A}_{1} $ 的示数为 $ 0.8 \mathrm{A} $，电流表 $ \mathrm{A} $ 的示数为 $ 1.2 \mathrm{A} $，则电阻 $ R_{2} = $30$ \Omega $。

答案： 1.30　解析:由题图可知，闭合开关S，$R_{1}$和$R_{2}$并联，电流表A测量干路电流，电流表$A_{1}$测量$R_{1}$中的电流。通过$R_{2}$的电流$I_{2}=I - I_{1}=1.2\ A - 0.8\ A=0.4\ A$，根据欧姆定律可得$R_{1}$两端的电压为$U_{1}=I_{1}R_{1}=0.8\ A×15\ Ω=12\ V$。根据并联电路电压关系知，$R_{2}$两端的电压$U_{2}=U_{1}=12\ V$。根据并联电路中的电流特点知，则$R_{2}=\frac{U_{2}}{I_{2}}=\frac{12\ V}{0.4\ A}=30\ Ω$。

2. 已知 $ R_{1} = 10 \Omega $，$ R_{2} = 5 \Omega $，$ R_{1} $ 与 $ R_{2} $ 串联在电路中，通过 $ R_{1} $ 的电流为 $ 0.2 \mathrm{A} $，则 $ R_{1} $ 两端的电压为2$ \mathrm{V} $，$ R_{2} $ 两端的电压为1$ \mathrm{V} $，电源电压为3$ \mathrm{V} $。

答案： 2.2　1　3
解析:由题知两电阻串联，$R_{1}=10\ Ω$，$R_{2}=5\ Ω$，通过$R_{1}$的电流为0.2A，因为串联电路中电流处处相等，故$I=I_{1}=I_{2}=0.2\ A$，由欧姆定律的表达式$I=\frac{U}{R}$变形可得$R_{1}$两端的电压$U_{1}=I_{1}R_{1}=0.2\ A×10\ Ω=2\ V$，$R_{2}$两端的电压$U_{2}=I_{2}R_{2}=0.2\ A×5\ Ω=1\ V$；因串联电路中总电压等于各分电压之和，所以电源电压为$U=U_{1}+U_{2}=2\ V + 1\ V=3\ V$。

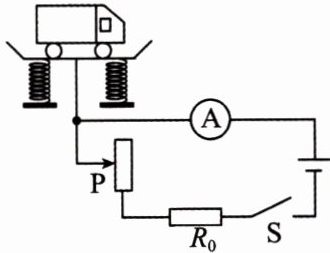

3.(2023·江苏连云港中考)下图是测量货车质量的地磅结构示意图，货车的质量可以通过电流表的示数转换测出，其中 $ R_{0} $ 为定值电阻。下列说法正确的是(D)

A.地磅的测量范围与 $ R_{0} $ 的大小无关
B.货车的质量变大时，电流表的示数变小
C.将电流表换成电压表也能测量货车的质量
D.仅增大 $ R_{0} $，称量同一货车的质量时，电流表的示数变小

答案： 3.D
