《2025年新课程助学丛书物理九年级全一册人教版》

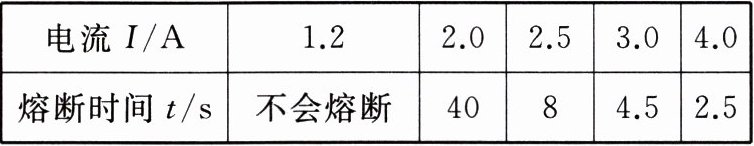

例2(2023·聊城中考)熔断器是根据电流超过规定值一定时间后，电阻本身产生的热量使其熔断的原理制成的。测得某熔断器在不同电流下的熔断时间见下表。若通过的电流为$2.0A$，熔断器的电阻为$1\Omega$，则通电时间为40s时熔断器熔断，此过程中熔断器产生的热量是160J。

答案： 40 160

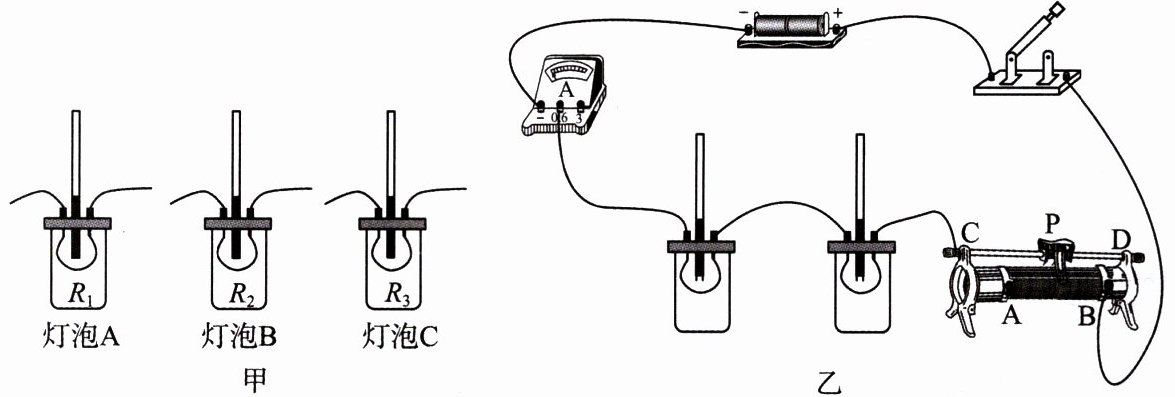

1.星星同学要探究“电流的热效应与电阻大小的关系”。实验器材：新干电池(若干节)、电流表、滑动变阻器、开关、导线和图甲所示的电阻为$R_{1}$、$R_{2}$、$R_{3}$的三个“自制灯泡”(将瓶盖中间打一个孔，插入带有红色液柱的细玻璃管)。已知$R_{1}=R_{2}＞R_{3}$。

(1)星星组装好如图乙所示的电路，他应选择灯泡AC或BC(选填“A”“B”或“C”)，串联的目的是控制电流和通电时间相同。
(2)星星还想用图乙所示装置探究“电功率与电压的关系”，请说明还需要增添的一种器材是电压表，可以通过比较红色液柱上升的高度判断电功率大小。

答案： 1.
(1)AC或BC 电流和通电时间相同
(2)电压表 红色液柱上升的高度

2.(2023·江苏无锡中考)右图是某超市常用的塑料袋封口夹电路原理图，电源电压为$5V$，电热丝$R$的阻值为$1\Omega$。闭合开关$S$，电热丝温度升高，利用电流的热效应实现高温封口，$3s$内产生的热量为75J，若使用时总把塑料袋烫坏，可以增大(选填“增大”或“减小”)电热丝的阻值。

答案： 2.热 75 增大

例3(2025·陕西西安碑林区月考)家用电器使用常识中介绍，电视机如果持续长时间工作要停机$10\sim20min$散热，如果长时间(如几十天)不用，则每隔几天要通电$10\sim20min$驱潮。对于以上做法，下列分析正确的是(B)

A.前者是利用电热，后者是防止电热
B.前者是防止电热，后者是利用电热
C.二者都是利用电热
D.二者都是防止电热

答案： B

1.下列情况中，不属于利用电热的是(A)

A.计算机内有散热风扇
B.养鸡场用电热孵卵器孵小鸡
C.用电褥子取暖
D.电视机长时间停用，每隔一定时间要通电一次驱潮

答案： 1.A
