《2025年新课程助学丛书物理九年级全一册人教版》

1. 如下图所示，开关S闭合时，可能发生的现象是(C)

A.L₁被烧坏
B.L₁、L₂均发光
C.电池被烧坏
D.L₂被烧坏

答案： 1.C

2. 小明关闭客厅的灯后，到书房去打开书房的灯开始学习。这两盏灯的连接方式(A)

A.一定是并联
B.一定是串联
C.可能是串联
D.无法判断

答案： 2.A

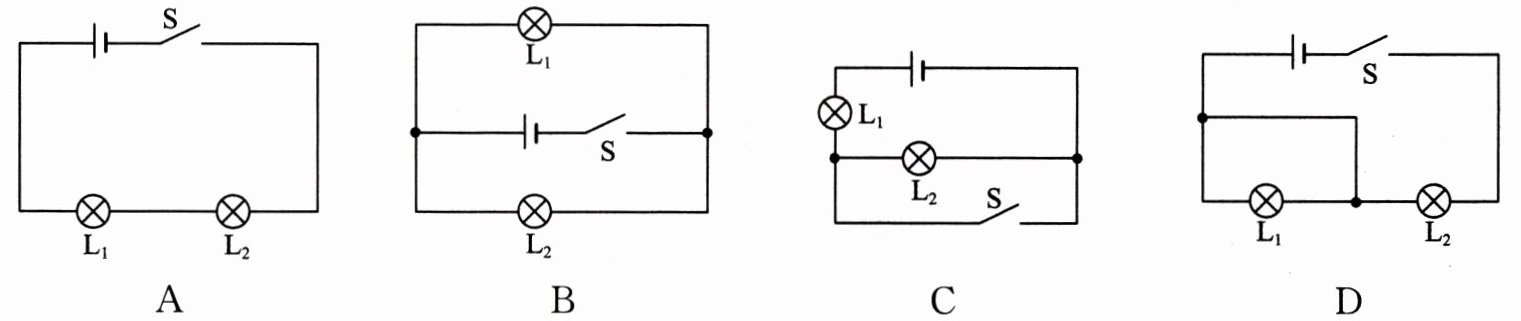

3. 下图所示的电路中，当开关S闭合时，灯泡L₁、L₂组成的电路为并联的是(B)

答案： 3.B

例3 关于高架桥两侧路灯的连接，下列说法正确的是(C)

A.看不见电线，无法判断
B.用一个总开关控制这些灯，串、并联都可以
C.一定是并联，否则一盏灯坏了，其他灯也不亮
D.一定是串联，否则不会同时亮、同时灭

答案： 例3　C

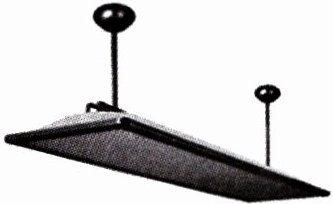

1. 为了保护孩子的视力，教室里日光灯更换成右图所示的LED护眼灯，每个教室里的9盏LED护眼灯的连接方式是并联的。LED灯发光效率高，其发光部分主要由半导体材料制成。

答案： 1.并　半导体

2. 汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个灯损坏时，另一个仍能正常工作。这两个转向灯在电路中的连接方式为并联，转向横杆相当于电路中的开关。

答案： 2.并联　开关

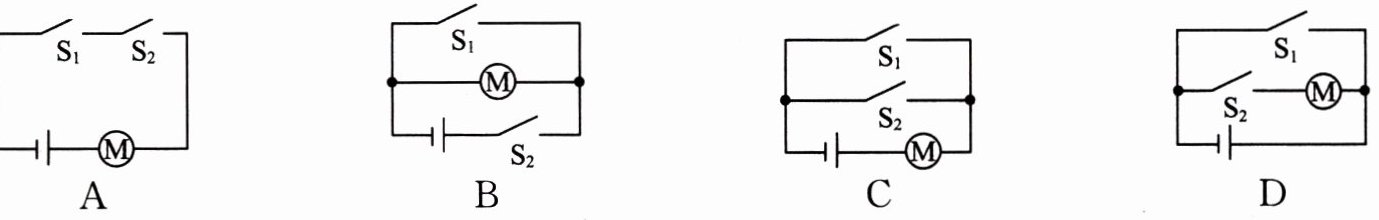

3. (2024·菏泽中考)为确保安全，某品牌电动自行车须拧动钥匙(相当于闭合开关S₁)且按下按键(相当于闭合开关S₂)才能启动。下列电路设计符合要求的是(A)

答案： 3.A
