《2025年新课程助学丛书物理九年级全一册人教版》

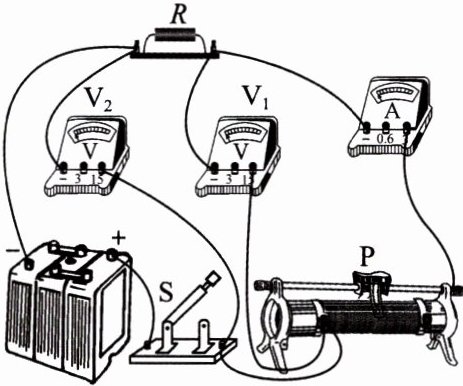

2. (2024·临沂费县模拟)右图所示电路中，电源电压保持不变，开关 S 闭合后，在滑动变阻器的滑片 P 向左移动的过程中，下列说法正确的是(D)

A.电压表 V₁ 示数变小，电压表 V₂ 示数不变，电流表 A 示数变小
B.电压表 V₁ 示数变小，电压表 V₂ 示数变大，电压表 V₁ 的示数与电流表 A 的示数之比变小
C.电压表 V₂ 示数不变，电流表 A 示数变大，电压表 V₁ 的示数与电流表 A 的示数之比变大
D.电压表 V₁ 示数变小，电压表 V₂ 示数不变，电压表 V₂ 的示数与电流表 A 的示数之比变小

答案： 2.D

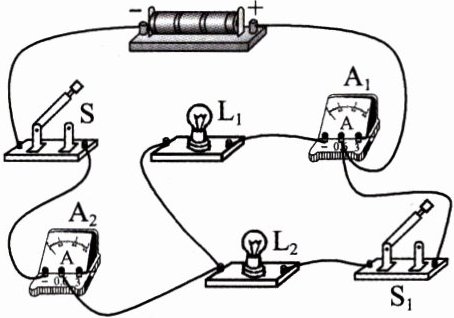

3. 右图所示的电路中，闭合开关 S、S₁ 后，以下说法正确的是(D)

A.灯 L₁、L₂ 串联
B.电流表 A₁ 和 A₂ 的示数相等
C.断开 S₁ 后，电流表 A₁ 的示数变小
D.断开 S₁ 后，电流表 A₂ 的示数变小

答案： 3.D

4. 下图所示的电路中，电源两端的电压保持不变。闭合开关 S 后，将滑动变阻器的滑片向右移动的过程中，下列说法正确的是(B)

A.电流表 A 的示数变小，电压表 V₁ 的示数变大
B.电流表 A 的示数变小，电压表 V₂ 的示数变大
C.电流表 A 的示数变大，电压表 V₁ 的示数变小
D.电流表 A 的示数变大，电压表 V₂ 的示数变小

答案： 4.B

5. (2023·烟台中考)如下图所示，电源电压保持不变，闭合开关 S，在滑动变阻器的滑片 P 向右滑动过程中，下列说法正确的是(D)

A.电流表 A 的示数不变
B.电流表 A₁ 的示数变小
C.电压表 V 的示数变大
D.电压表 V 的示数与电流表 A 的示数的比值变小

答案： 5.D

6. 右图是某简易检测煤气的电路，其中 Q 为气敏元件，其阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表，闭合开关 S，当煤气的浓度升高时，要求仪表的示数增大，则(A)

A.选用电压表接在 a、b 之间
B.选用电压表接在 b、c 之间
C.选用电流表接在 b、c 之间
D.选用电流表接在 a、c 之间

答案： 6.A

7. (2023·济宁中考)小明家的屋顶上有一个水池，下图是他设计的一种自动测量水池内水位高低的装置，R' 是定值电阻，R 是滑动变阻器，它的金属滑片是杠杆的一端。从水位表(用电流表改装)指针的刻度，就可知道水池内水位的高低。下列对装置的设计方案提出的建议，可行的是(A)

A.用电压表改装水位表，并与 R' 并联
B.用塑料材料制作杠杆 AB
C.用软绳连接杠杆 A 端与浮标
D.用导线代替电阻 R' 接通电路

答案： 7.A
