1. (2023·陕西中考)下列有关家庭电路和安全用电的说法正确的是(A)

A.各用电器并联接入电路
B.空气开关“跳闸”，一定是电路发生短路造成的
C.电灯的开关接在中性线和灯泡之间
D.带有金属外壳的大功率用电器使用两孔插座

答案： 1.A

2. 下列说法不正确的是(D)

A.高大建筑物上的轮廓灯，同时亮、同时灭，它们是并联的
B.我国家庭照明电路的电压是220V
C.发生短路故障时，电路中电流过大，可能会损坏电源
D.电流表可以直接连在电源两极间测量电流

答案： 2.D 解析：高大建筑物上的轮廓灯，虽然同时亮、同时灭，但如果一个损坏，其余的还能工作，故它们互不影响，所以是并联的，故A正确；我国家庭照明电路的电压为220V，故B正确；电源是有内阻的，当电流过大时，会释放出过多的热量，使电源温度升高，从而会烧坏电源，故C正确；电流表的内阻很小，要与用电器串联，不能直接接在电源的两极间，否则会因电流过大而损坏，故D错误。故选D。

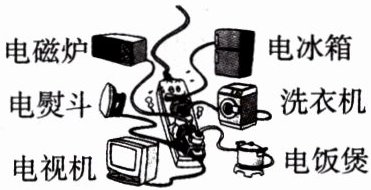

3. (2022·潍坊中考)如下图所示，家中常用的延长线插座上插满了各种用电器。各用电器同时工作时，下列有关分析正确的是(B)


A.各用电器串联
B.干路电流过大容易发生火灾
C.插座延长线中可以没有保护线
D.可以用湿手拔使用中的插头

答案： 3.B 解析：插座上的各用电器独立工作，互不影响，是并联连接，故A错误；插座上插满了各种用电器且同时工作时，造成电路总功率过大，而家庭电路电压保持为220V，根据$P = UI$知，会造成电路电流过大，引发火灾事故，故B正确；插座上的用电器有金属外壳的，延长线中必须有保护线，才能避免金属外壳带电而引发触电事故，故C错误；用湿手拔使用中的插头，水是导体，容易出现触电事故，故D错误。故选B。

4. 日常生活中有不少物理知识，例如，电饭锅利用电流的热效应工作；家庭中的电灯、电冰箱等用电器大多是并(选填“串”或“并”)联在电路中的；每盏灯与控制它的开关之间是串(选填“串”或“并”)联的；大功率用电器一般不同时使用，是为了避免因总功率过大(选填“总功率过大”或“发生短路”)而造成家庭电路中电流过大。

答案： 4. 热 并 串 总功率过大
解析：电饭锅是利用电流的热效应工作的，工作时将消耗的电能转化成内能；家庭中的电灯、电冰箱等工作时互不影响，所以它们的连接方式为并联；每个用电器和控制它的开关的连接方式为串联；家庭电路中电流过大共有两个原因：短路和总功率过大。当用电器的总功率过大时，根据公式$P = UI$及家庭电路电压$U = 220V$一定可知，电功率$P$越大，电流$I$就会越大。
