《2025年新课程助学丛书物理九年级全一册人教版》

2.(2023·四川眉山中考)下图所示的电路中，电源电压保持不变，已知$R_{1}:R_{2}=2:3$。当开关$S$闭合时，$R_{1}$、$R_{2}$两端的电压之比为$1:1$，电流表$A_{1}$和$A_{2}$的示数之比为$5:2$。

答案： $1:1$ $5:2$

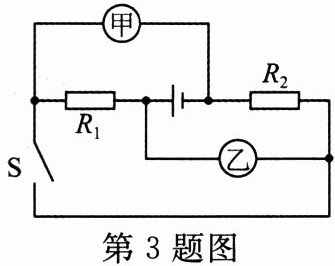

3.(2023·黑龙江齐齐哈尔中考)如上图所示，已知$R_{1}:R_{2}=2:1$，当开关$S$闭合，甲、乙两电表均为电压表时，两电表示数之比为$U_{甲}:U_{乙}=$$1:2$；当开关$S$断开，甲、乙两电表均为电流表时，两电表示数之比为$I_{甲}:I_{乙}=$$1:2$。(电路中各元件均未损坏)

答案： $1:2$ $1:2$

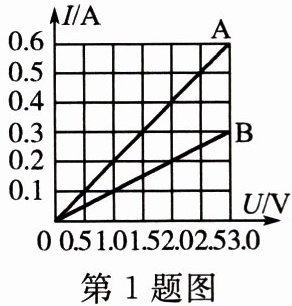

1.下图是电阻$A$和$B$的$I-U$图像。若把二者并联后接入电路中，则当通过电阻$B$的电流是$0.2A$时，通过电阻$A$的电流是0.4$A$；若把二者串联后接入某电路，则当通过电阻$A$的电流为$0.3A$时，电阻$B$两端的电压是3.0$V$。

答案： 0.4 3.0
解析：由题图可知，二者并联后接入电路中，当通过电阻B的电流是$0.2\ A$时，B两端的电压是$2.0\ V$，并联电路各支路两端的电压相等，所以A两端的电压也是$2.0\ V$，由题图可知，此时通过电阻A的电流是$0.4\ A$；二者串联后接入电路中，当通过电阻A的电流是$0.3\ A$时，串联电路中电流处处相等，所以通过B的电流也是$0.3\ A$，由题图可知，此时电阻B两端的电压是$3.0\ V$。

2.如上图所示，电源电压为$5V$，$R_{1}=5\Omega$，$R_{2}=10\Omega$，闭合开关后，两电表有示数且保持稳定，则甲电表的示数为1 A，乙电表的示数为$5\ V$。

答案： 1 A $5\ V$
解析：电压表的内阻很大，在电路中可看作断路；电流表的内阻很小，在电路中可看作一根导线。若两电阻串联，根据电流的流向可知，乙应为电流表，甲应为电压表，则闭合开关后，$R_1$短路，电流表无示数，不符合题意。两电阻只能是并联，故乙为电压表，测电源电压，示数为$5\ V$；甲为电流表，测通过$R_1$的电流，根据并联电路电压的规律和欧姆定律知，电流表甲的示数$I = \frac{U}{R_1} = \frac{5\ V}{5\ \Omega} = 1\ A$。
