《2025年新课程助学丛书物理九年级全一册人教版》

3. (2024·新疆乌鲁木齐一模)测电笔中氖管发光只需很小的电流，所以要在测电笔的电路中(D)

A.并联小电阻
B.串联小电阻
C.并联大电阻
D.串联大电阻

答案： 3.D

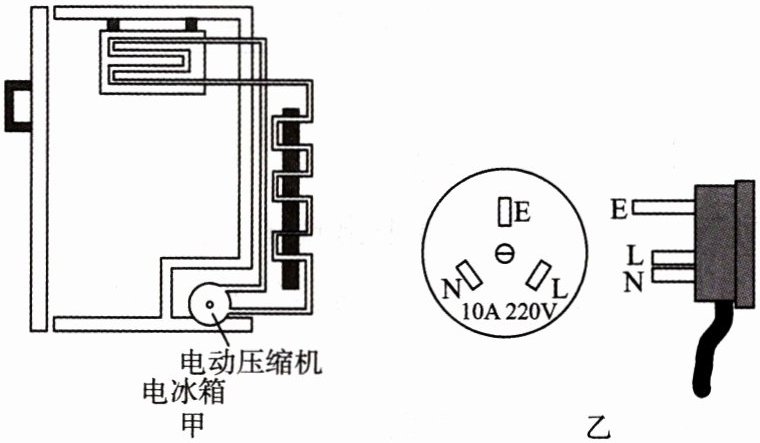

例3如图甲所示，电冰箱是生活中常见的家用电器，请你回答以下问题。

（1）电冰箱冷藏箱室内的灯泡和电动压缩机是______连接的，判断理由：______。
(2)电冰箱插头有三根线，其中E接冰箱的哪个部位？答：金属外壳。
(3)墙壁上的插座E接哪里？答：保护线。
（4）为什么插头上“E”脚比“L”“N”两脚要长一些？答：______。

答案： 例3　
(1)并联　独立工作
(2)金属外壳
(3)保护线
(4)在插入插座时，金属外壳先接大地，拔出时金属外壳后离开大地

1. 下列家用电器中，电源插头为两脚插头的是(D)

A.电冰箱
B.电饭煲
C.电暖器
D.电视机

答案： 1.D

2. 电热水壶是利用电流的热效应工作的。右图所示的是某款电热水壶的三脚插头，为保证用电安全，插头外壳是橡胶材质绝缘体；插头上插脚①较长，将插头插入插座时，可确保电热水壶的金属外壳先接触保护线，避免触电事故。

答案： 2.热　绝缘　保护

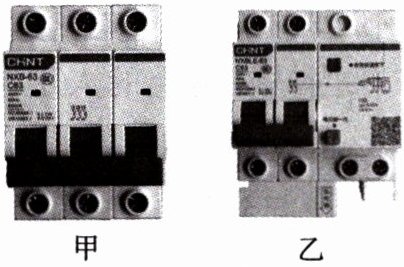

3. 现在新建居民楼电路中的保险装置一般采用空气开关，如图甲所示，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称“跳闸”。在新建的楼房里，控制插座的总开关上大多还装有漏电保护器，如图乙所示，正常情况下，用电器通过相线、中性线和供电系统中的电源构成闭合电路，但是如果有电流直接导人大地时，漏电保护器会迅速切断电路，起到保护作用。

答案： 3.过大　漏电保护器　直接导人大地

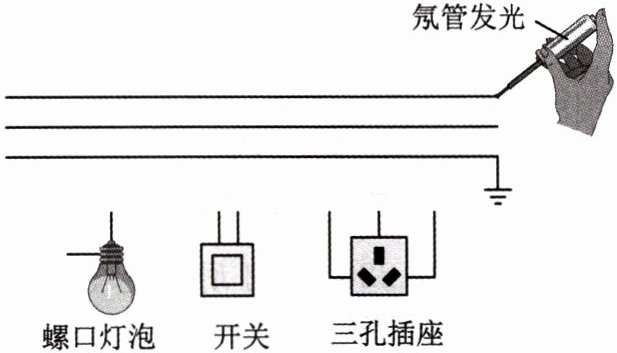

4. 如下图所示，将图中元件用笔画线代替导线连起来(其中开关仅控制灯泡)。

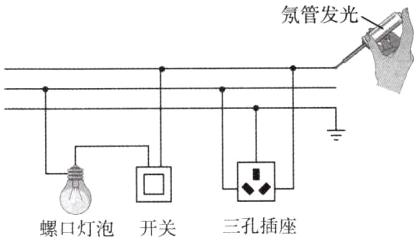

答案：
4.如图所示。
