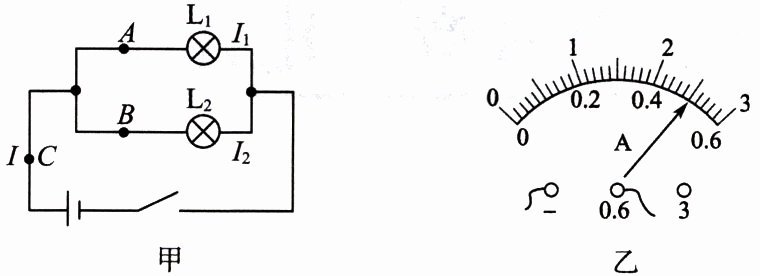

7. (2024·吉林长春一模)“探究并联电路中电流的特点”的实验电路图如图甲所示。
(1) 实验中最好选择规格不相同(选填“相同”或“不相同”)的小灯泡。
(2) 若要测量L₂中的电流，则电流表应接在甲图中的B点。
(3) 测量C点电流时，L₂突然断路，L₁仍旧发光，电流表的示数如何变化？变小。
(4) 测出了L₁、L₂支路和干路上的电流，其中I₂ = 0.4A，I = 0.9A。I₁的示数如图乙所示，可读出I₁ =0.5A。
(5) 通过分析上述数据，初步得出结论：I=I₁+I₂(写表达式即可)。为使实验结论更具有普遍性，接下来的操作是换用不同规格的灯泡多次实验。

答案： 7.
(1)不相同
(2)B
(3)变小
(4)0.5
(5)I=I₁+I₂ 换用不同规格的灯泡多次实验

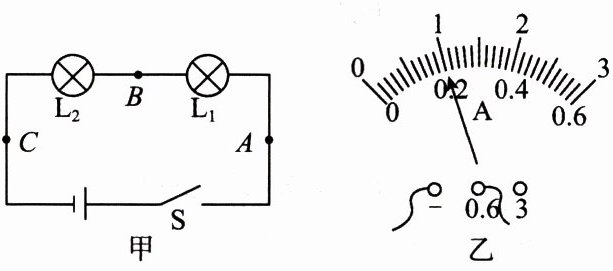

8. (2023·四川成都中考)图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L₁比灯泡L₂亮，他猜想可能有以下原因：
猜想一：经过灯泡L₁的电流比灯泡L₂的大。
猜想二：灯泡L₁更加靠近电源正极。
为验证猜想，他做了以下探究：
(1) 为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表的示数均如图乙所示，为0.2A，说明猜想一错误；
(2) 为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于断开状态，闭合开关后发现仍是灯泡L₁比灯泡L₂亮，说明猜想二错误(选填“正确”或“错误”)。

答案： 8.
(1)0.2
(2)错误

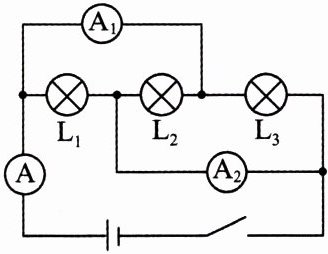

9. 如下图所示，已知电流表A的示数为1.5A，电流表A₁的示数为0.8A，电流表A₂的示数为1.2A，则流过L₁、L₂、L₃的电流分别为多少？

答案： 9.0.7A 0.5A 0.3A
解析：由题图可知灯泡L₁、L₂、L₃并联，电流表A测量干路电流，电流表A₁测量流过灯泡L₂、L₃的电流之和，电流表A₂测量流过灯泡L₁、L₂的电流之和。由题可知$I_{L₁}+I_{L₂}+I_{L₃}=1.5A，$$I_{L₁}+I_{L₂}=1.2A，$$I_{L₂}+I_{L₃}=0.8A，$解得$I_{L₁}=0.7A，$$I_{L₂}=0.5A，$$I_{L₃}=0.3A。$
