《2025年新课程助学丛书物理九年级全一册人教版》

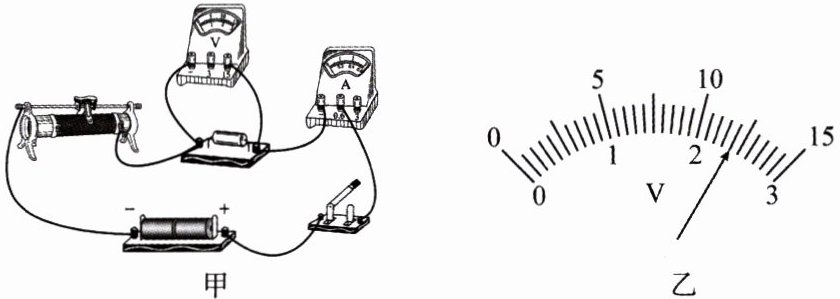

4. (2023·湖南怀化中考)图甲是“探究电阻一定时电流与电压的关系”的实验电路图。

(1)检查电路时发现有一根导线连接错误，请在图中连接错误的那根导线上画“×”，并用笔画线代替导线将电路连接正确。
(2)电路接通前，滑动变阻器的滑片P应该移至最左(选填“左”或“右”)端。
(3)闭合开关后，发现电流表的示数几乎为零，电压表的示数接近电源电压，则故障可能是待测电阻发生了断路(选填“短路”或“断路”)。

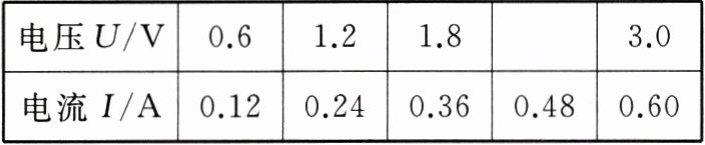

(4)排除故障后，闭合开关，改变滑动变阻器滑片的位置，记录实验数据见下表。下表中空白处电压如图乙所示，该电压表的示数是2.4V。请根据表中数据得出结论：电阻一定时，通过导体的电流跟导体两端的电压成正比(选填“正比”或“反比”)。

答案：

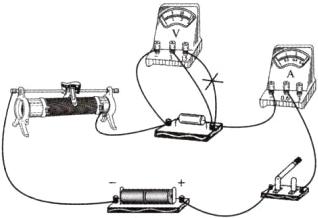

(1)如图所示。
　
(2)左
(3)断路
(4)2.4　正比

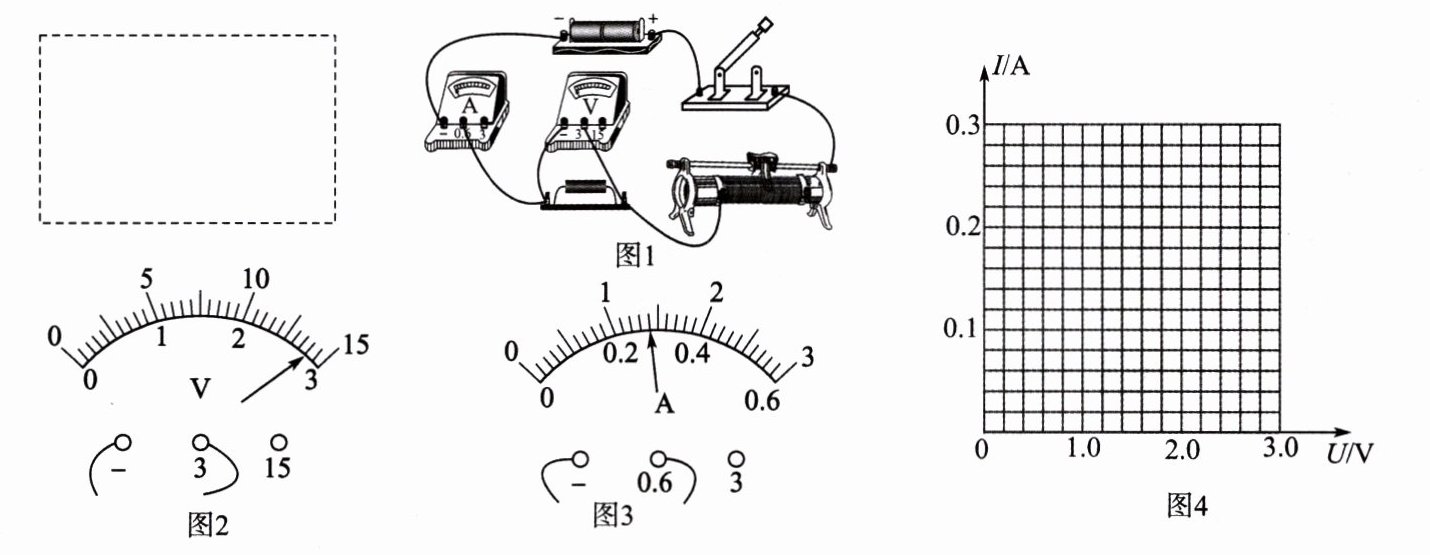

5. (2024·河南中考)小华用图1所示的电路探究电流与电压、电阻的关系。电源电压恒为4.5V，滑动变阻器最大阻值为20Ω。

(1)她先用阻值为10Ω的定值电阻探究电流与电压的关系。
①图1是根据设计的电路图连接的实物电路，请在虚线框中画出该电路图。
②闭合开关前，应将滑动变阻器的滑片移到最右端，否则，闭合开关时电压表(选填“电流表”或“电压表”)指针的偏转可能超出所用测量范围。

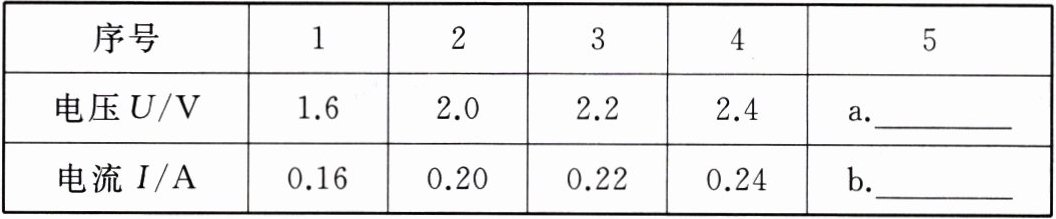

③闭合开关，移动滑片，记录了如下表数据。第5次的电压表和电流表的示数如图2、图3所示，请将示数填入表中。

④请在图4中描出表中各组数据对应的点，并根据描出的点画出I-U图像。
⑤分析表中数据或图像的特点，可得出结论：电阻一定时，电流与电压成正比。得出此结论的理由是电压与电流的比为一定值。
(2)接下来，她用原电路探究电压一定时电流与电阻的关系。先调节滑片，使电压表的示数为2V，记录电流表的示数；然后断开开关，将10Ω的电阻依次换成5Ω、15Ω的电阻，闭合开关，移动滑片，使电压表的示数仍为2V，记录电流表的示数。换成20Ω的电阻后，发现电压表的示数始终不能为2V，为了完成实验，下列方案可行的是C(填字母代号)。
A. 换用电压为6V的电源
B. 把电压表改接为0~15V的测量范围
C. 在开关与滑动变阻器之间串联一个10Ω的电阻

答案：

(1)①见解答图　②电压表
　③a、2.8　b、0.28　④见解答图
　⑤电压与电流的比为一定值
(2)C
　解析:
(1)①由题图1可知，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端，据此画出电路图，如下图所示。
　　　　　
　②电源电压恒为4.5V，由图1可知，电压表选用小测量范围，若闭合开关前，没有将滑动变阻器的滑片移到最右端，即阻值最大处，闭合开关时电压表指针的偏转可能超出所用测量范围。

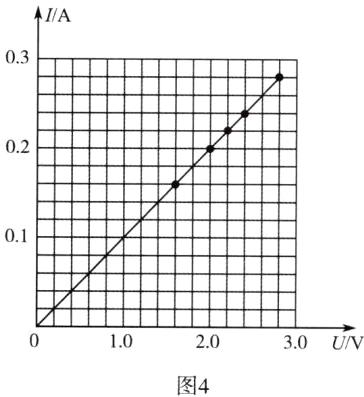

　③第5次的电压表和电流表的示数如图2、图3所示，电压表选用小测量范围，分度值为0.1V,其示数为2.8V;电流表选用小测量范围，分度值为0.02A,其示数为0.28A。④根据表中数据利用描点法画图，如下图所示。
