《2025年新课程助学丛书物理九年级全一册人教版》

例 1 (2024·四川德阳期末)关于电路的知识，下列说法中不正确的是 (A)

A.只要将导体连入电路，电路中就有电流
B.电路中有电流，电路两端就一定有电压
C.在电路中，电源是持续供电的装置
D.用导线把电源、用电器、开关连接起来，就组成了电路

答案： 知识点一　例1　A

1.(2024·河南新乡期中)关于电流和电压，下列说法中合理的是 (C)

A.电路中只要有电源，就一定产生电流
B.电流是产生电压的原因
C.有电压可能有电流，没电压一定没电流
D.只有正电荷的定向移动才能形成电流

答案： 1.C

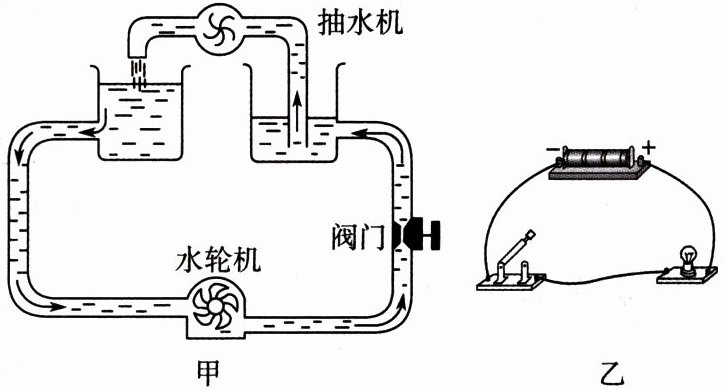

2.(2024·烟台期末)学习电压的相关知识时，小明通过类比甲、乙两装置得出了以下结论，其中不合理的是 (B)

A.电池类似于抽水机，可以使电路的两端保持一定电压
B.灯泡类似于水路中的水轮机，可以使电路中形成电流
C.开关类似于水路中的阀门，可以控制电路中电流的通断
D.水的流动是因为有水压，自由电子定向移动是因为有电压

答案： 2.B

3.(2024·四川德阳期末)下列选项中的物理量最接近实际的是 (B)

A.一节新干电池的电压为 3 V
B.我国家庭用电器正常工作电压为 220 V
C.家用节能灯正常发光时的电流约为 2 A
D.家用空调正常工作时电流约 0.1 A

答案： 3.B

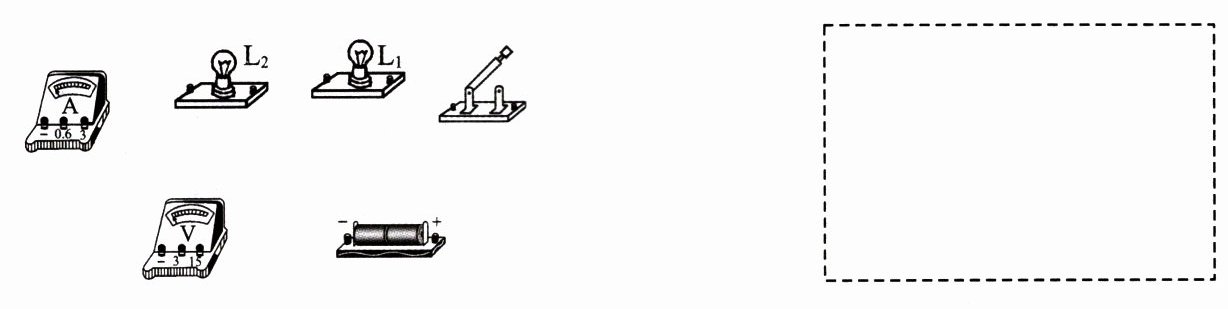

例 2 用下图所示的实验器材，按要求设计电路，并画出电路图。要求：L₁、L₂ 串联，电流表测出通过灯泡 L₁ 的电流，电压表测出灯泡 L₂ 两端的电压，电路中电流约为 0.5 A。
（1）用笔画线代替导线，按要求连接实物图（导线不得交叉）；
（2）在虚线框内画出相应的电路。

答案：

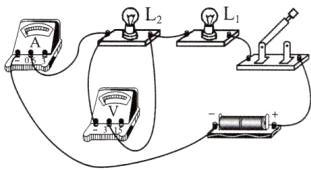

知识点二　例2　如图所示。
