《2025年新课程助学丛书物理九年级全一册人教版》

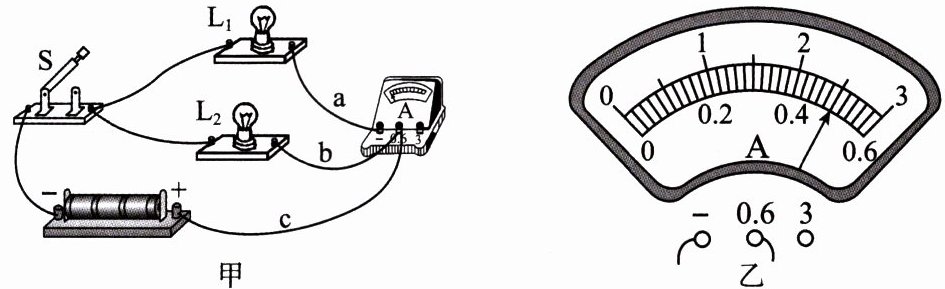

9.图甲所示的是用电流表测量电流的实物连接图，请按要求回答问题：

(1)使用时应将电流表与被测用电器串联在电路中。在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关。
(2)图甲中电流表测量的是通过灯L₁(选填“L₁”或“L₂”)的电流；若电流表的读数如图乙所示，则电流表测出的电流是0.5A。
(3)如果要用电流表测通过L₁和L₂的总电流(干路电流)，且只允许移动一根导线，应将导线b(选填“a”“b”或“c”)的右端接在电流表的－(选填“3”“0.6”或“－”)接线柱上。

答案： 9.
(1)串 断开开关
(2)L₁ 0.5
(3)b —

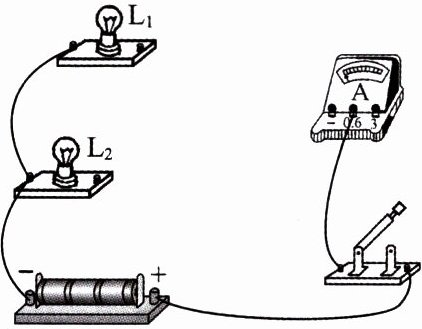

10.(2023·贵州中考)下图所示实物电路中，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯L₁的电流，开关控制整个电路，导线不能交叉。

答案：
10.如图所示。

11.在学习“用电流表测电流”时，小明同学想测量通过小灯泡的电流。

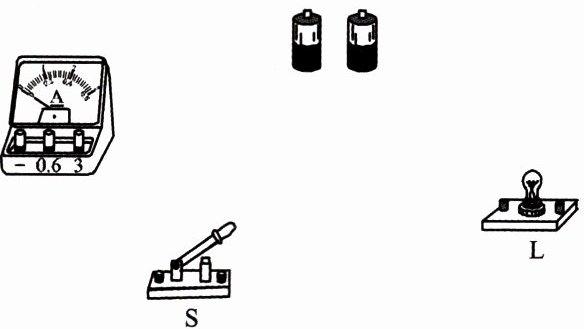

(1)请你帮他将下图中的实物连接起来。

(2)在不了解电路中电流大小时，应先选择电流表的0～3A(或大)测量范围进行“试触”，观察指针偏转情况后再选用合适的测量范围。

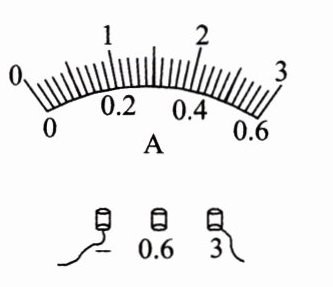

(3)如果使用电流表的“－”和“0.6”接线柱，测量时指针恰好指在第15小格处，则此时电路中的电流是0.3A。如果使用电流表的“－”和“3”接线柱，请你把指针的位置在右图中的表盘上标示出来。

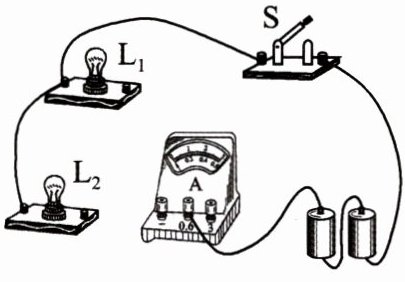

(4)下图所示的电路中有两根导线尚未连接，请你将电路补画完整。要求：补画完整后，闭合开关S，两灯都亮且电流表只测量流过灯L₂的电流。

答案：
11.
(1)如图所示。

(2)0～3A(或大)
(3)0.3 答案如下图所示。

(4)答案如下图所示。

解析：
(1)电流表要串联在电路中。
(2)试触时应选择大测量范围，通过观察指针偏转的格数进一步确定应选用的测量范围。
(3)当选用0～0.6A测量范围时，每一小格代表0.02A，所以电流值为I=0.02A×15=0.3A；当选用0～3A测量范围时，每一小格代表0.1A，所以指针的位置应在第3小格处。
(4)电流表只测L₂的电流，所以和L₂串联再与L₁并联。
