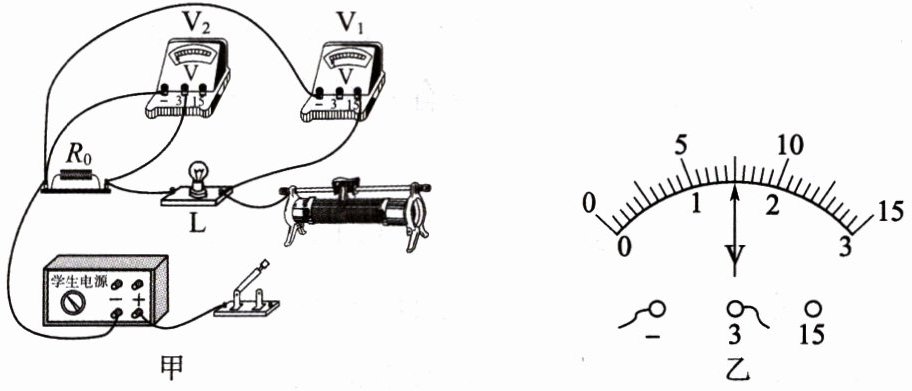

例2 (2025·新疆一模)利用如图甲所示电路测量小灯泡正常发光时的电阻,已知电源电压为6V,R₀的阻值为10Ω,小灯泡的额定电压为2.5V。

(1) 请用笔画线代替导线,将图甲中的电路正确连接,导线不要交叉,闭合开关前,需将滑片移至左端;
(2) 闭合开关移动滑片,发现小灯泡不发光,电压表V₁的示数接近电源电压,电压表V₂无示数(接线均完好,导线无断路),故障原因可能是
(3) 排除故障后,闭合开关移动滑片,电压表V₂的示数如图乙所示,此时通过小灯泡的电流为
(4) 继续移动滑片,当电压表V₁的示数为5V时,小灯泡正常发光,此时小灯泡的电阻为
(1) 请用笔画线代替导线,将图甲中的电路正确连接,导线不要交叉,闭合开关前,需将滑片移至左端;
(2) 闭合开关移动滑片,发现小灯泡不发光,电压表V₁的示数接近电源电压,电压表V₂无示数(接线均完好,导线无断路),故障原因可能是
小灯泡断路
;(3) 排除故障后,闭合开关移动滑片,电压表V₂的示数如图乙所示,此时通过小灯泡的电流为
0.15
A;(4) 继续移动滑片,当电压表V₁的示数为5V时,小灯泡正常发光,此时小灯泡的电阻为
10
Ω。
答案:
例2
(1)如图所示。
(2)小灯泡断路
(3)0.15
(4)10
解析:
(1)滑动变阻器要串联在被测电路中,接线柱要“一上一下连接”,闭合开关前,需将滑动变阻器的滑片置于阻值最大端,此时滑动变阻器的滑片移至最左端,说明连接的是变阻器的右下接线柱,连接的电路如下图所示:
(2)由实物图可知,定值电阻$R_0$、灯泡、滑动变阻器三者串联,电压表$V_1$测$R_0$与灯泡两端的电压,电压表$V_2$测$R_0$两端的电压,闭合开关移动滑片,发现小灯泡不发光,电压表$V_1$的示数接近电源电压,电压表$V_2$无示数,说明电路出现了断路故障,若$R_0$断路,则电压表$V_1$与电压表$V_2$示数都接近电源电压,不符合题意;若灯泡断路,则电压表$V_1$串联在电路中测电源电压,电压表$V_2$所在部分断路,电压为0,满足题意;若滑动变阻器断路,则电压表$V_1$与电压表$V_2$示数都为0,不满足题意。综上所述,电路故障是灯泡断路。
(3)由图乙可知,电压表接的是0~3V的测量范围,分度值为0.1V,指针所指位置的示数为1.5V,所以电压表$V_2$的示数为1.5V;由欧姆定律可知,此时通过小灯泡的电流为$I = \frac{U_0}{R_0} = \frac{1.5V}{10 \Omega} = 0.15A$
(4)由实物图可知,电压表$V_1$测$R_0$与灯泡两端的电压,当电压表$V_1$的示数为5V时,小灯泡正常发光,依题意可知,小灯泡正常发光时额定电压为2.5V,则$R_0$两端的电压为$U_0' = U - U_L = 5V - 2.5V = 2.5V$
由串联分压原理可知,灯泡正常发光时的阻值为$R_L = R_0 = 10 \Omega$。
例2
(1)如图所示。
(2)小灯泡断路
(3)0.15
(4)10
解析:
(1)滑动变阻器要串联在被测电路中,接线柱要“一上一下连接”,闭合开关前,需将滑动变阻器的滑片置于阻值最大端,此时滑动变阻器的滑片移至最左端,说明连接的是变阻器的右下接线柱,连接的电路如下图所示:
(2)由实物图可知,定值电阻$R_0$、灯泡、滑动变阻器三者串联,电压表$V_1$测$R_0$与灯泡两端的电压,电压表$V_2$测$R_0$两端的电压,闭合开关移动滑片,发现小灯泡不发光,电压表$V_1$的示数接近电源电压,电压表$V_2$无示数,说明电路出现了断路故障,若$R_0$断路,则电压表$V_1$与电压表$V_2$示数都接近电源电压,不符合题意;若灯泡断路,则电压表$V_1$串联在电路中测电源电压,电压表$V_2$所在部分断路,电压为0,满足题意;若滑动变阻器断路,则电压表$V_1$与电压表$V_2$示数都为0,不满足题意。综上所述,电路故障是灯泡断路。
(3)由图乙可知,电压表接的是0~3V的测量范围,分度值为0.1V,指针所指位置的示数为1.5V,所以电压表$V_2$的示数为1.5V;由欧姆定律可知,此时通过小灯泡的电流为$I = \frac{U_0}{R_0} = \frac{1.5V}{10 \Omega} = 0.15A$
(4)由实物图可知,电压表$V_1$测$R_0$与灯泡两端的电压,当电压表$V_1$的示数为5V时,小灯泡正常发光,依题意可知,小灯泡正常发光时额定电压为2.5V,则$R_0$两端的电压为$U_0' = U - U_L = 5V - 2.5V = 2.5V$
由串联分压原理可知,灯泡正常发光时的阻值为$R_L = R_0 = 10 \Omega$。

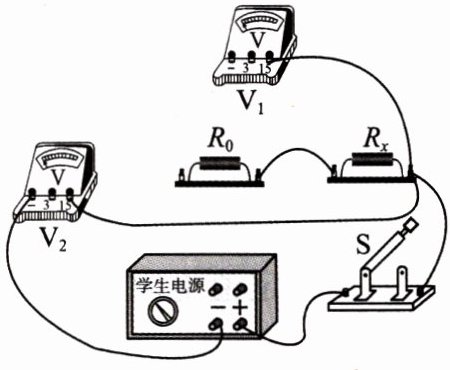

1. 小红想用两块电压表和阻值已知的电阻R₀测量电阻Rₓ的阻值。小红选择了满足实验要求的电源、电压表V₁和V₂,并连接了部分实验电路,如下图所示。

(1) 请你帮助小红完成实验电路的连接。
(2) 电压表V₁的示数用U₁表示,电压表V₂的示数用U₂表示,请用U₁、U₂和R₀表示Rₓ,Rₓ=
(1) 请你帮助小红完成实验电路的连接。
(2) 电压表V₁的示数用U₁表示,电压表V₂的示数用U₂表示,请用U₁、U₂和R₀表示Rₓ,Rₓ=
$\frac{U_1R_0}{U_2 - U_1}$
。
答案:
1.

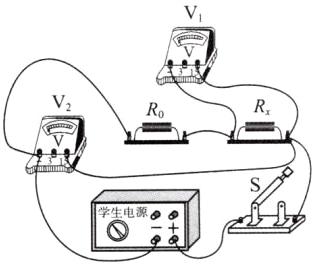

(1)如图所示。
(2)$\frac{U_1R_0}{U_2 - U_1}$
1.
(1)如图所示。
(2)$\frac{U_1R_0}{U_2 - U_1}$
