《2025年新课程助学丛书物理九年级全一册人教版》

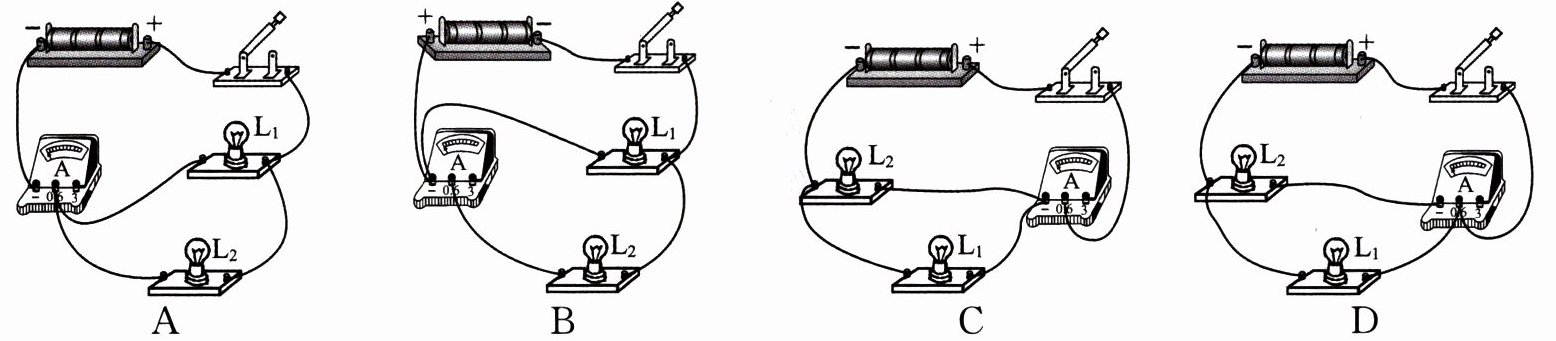

例2 (2023·泰安中考)下列电路中，闭合开关后，电流表能正确测量出通过灯泡L₂电流的是(D)

答案： 知识点二 例2 D

1.阅读电流表的使用说明书，思考并回答以下问题：
(1)电流表必须与所测量的用电器串联。

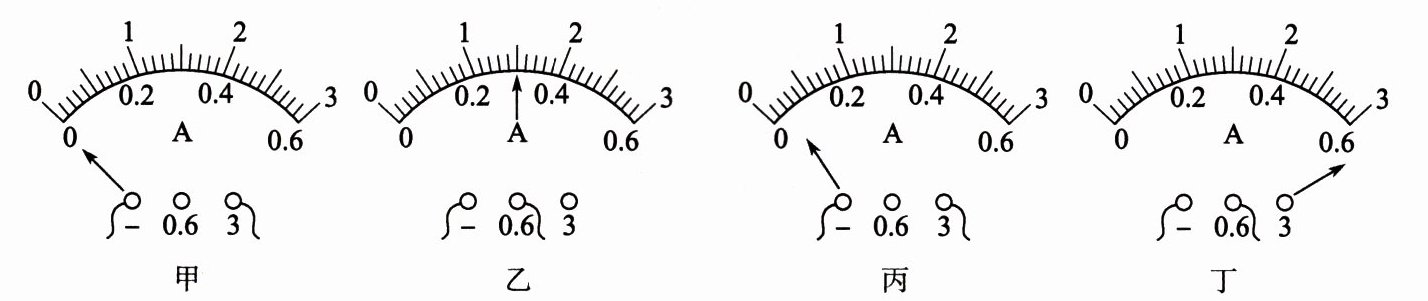

(2)对比甲、乙两图指针的偏转，接线柱的接法正确的是图乙，说明必须使电流从电流表的正接线柱流进，从负接线柱流出；否则，电流表的指针会反向偏转，无法读数，且容易损坏电流表。

(3)分析丙、丁两图中的现象可知，图丙中电流表所选测量范围太大(选填“太大”或“太小”)，图丁中电流表所选测量范围太小(选填“太大”或“太小”)，所以必须保证被测电流不能超过量大测量值；测量前先估测被测电流的大小，选择合适的测量范围。在不能估计被测电流的情况下，先选用大(0～3A)测量范围，并用试触法判断电流的大小，选用合适的测量范围。

答案： 1.
(1)串联
(2)乙 正 负 反向
(3)太大 太小 量大测量值 估测 大(0～3A) 试触

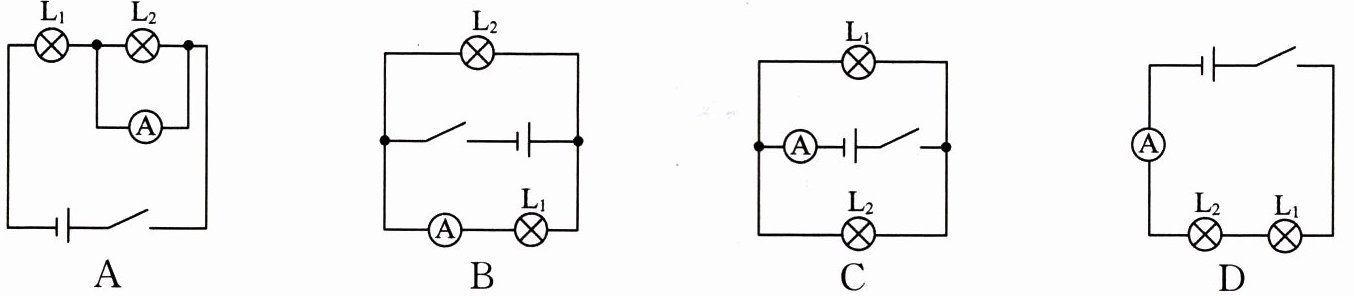

2.(2024·四川达州模拟)下列图中能够直接测出通过灯L₂电流的电路是(D)

答案： 2.D

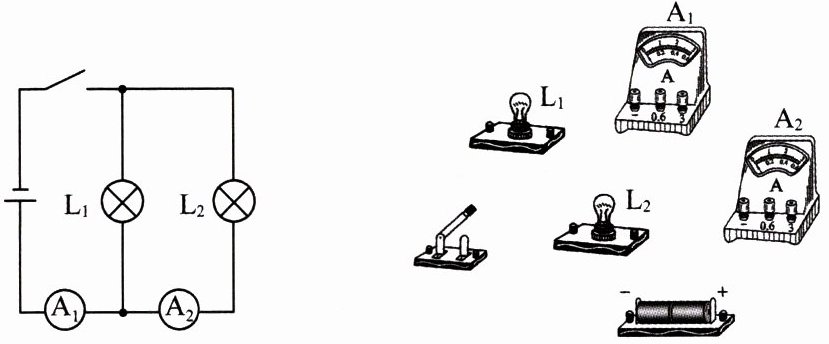

3.请根据下面的电路图用笔画线代替导线连接相应的实物图。

答案：

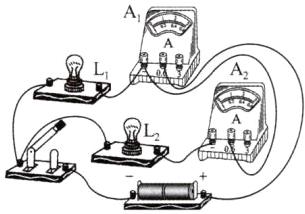

3.如图所示。
