《2025年新课程助学丛书物理九年级全一册人教版》

3. (2023·黑龙江哈尔滨中考)“探究电流与电压的关系”实验的电路图如下图所示，下列有关说法不正确的是 (C)


A.探究电流跟电压的关系时，需要控制导体的电阻一定
B.滑动变阻器可以起到改变定值电阻两端电压的作用
C.实验的结论是电流跟电压成反比
D.多次实验是为了得到电流与电压之间的定量关系

答案： 3.C

4. 分别把U₁=4V、U₂=6V的电压加在某段导体两端，则两次通过该导体的电流之比为 (B)

A.1:2
B.2:3
C.3:2
D.1:1

答案： 4.B

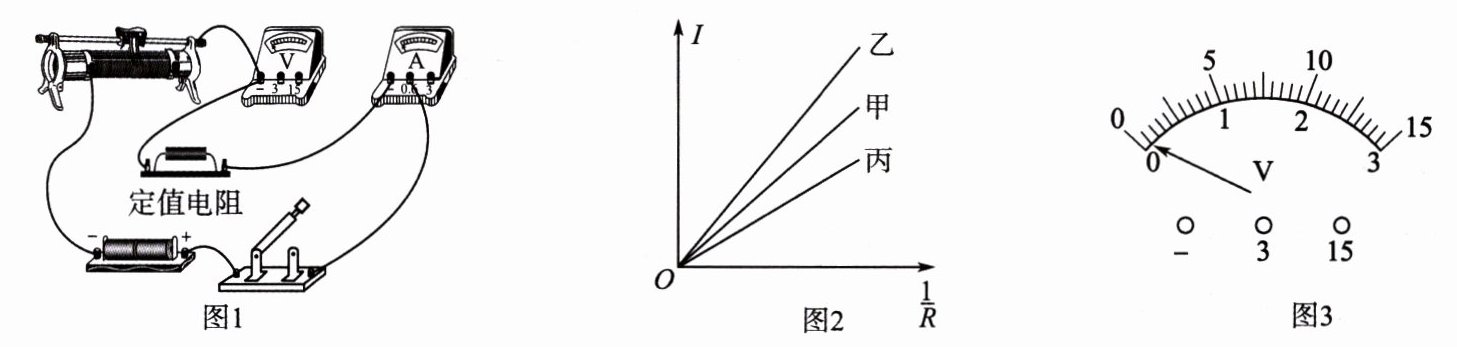

例2 (2024·江苏镇江中考)小明用图1所示电路探究“电压一定时电流与电阻的关系”。
(1)用笔画线代替导线将图1中的电压表正确接入电路。
(2)开关闭合前，滑动变阻器的滑片应置于最右(选填“左”或“右”)端。
(3)闭合开关，小明发现无论怎样调节滑动变阻器，电流表指针不偏转，电压表指针有明显偏转且保持不变，已知导线及各接线柱连接完好，则电路中定值电阻出现了断路(选填“短路”或“断路”)故障，故障排除后，移动滑片，使电压表示数为2V，记录电流表示数，多次更换定值电阻重复实验，得到电流I与定值电阻R的倒数的关系如图2中图线甲所示，从而得出结论。

(4)实验结束后，小明应先断开开关，再拆除电源两端的导线，在整理器材时，他突然发现电压表指针位置如图3所示。
①小明遗漏的实验操作是电压表调零。
②小华通过正确实验操作也进行了上述实验，小明发现他与小华的实验结论一致。遗漏的实验操作并未影响结论，你认为其原因是实验时定值电阻两端电压仍保持为定值。
③小明按正确操作重新进行实验，你认为他得到的电流I与定值电阻R的倒数的关系应为图2中的图线乙(选填“甲”“乙”或“丙”)。

答案：

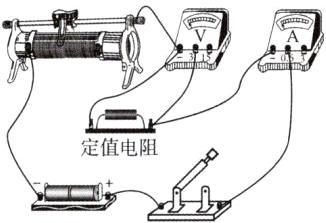

(1)如图所示。
　
(2)右
(3)定值电阻　断路
(4)电源　①电压表调零　②实验时定值电阻两端电压仍保持为定值　③乙

1. (多选)在“探究电压一定时电流与电阻的关系”实验中，某同学根据实验数据作出了右图。下列说法正确的是 (BC)


A.导体两端的电压一定时，导体的电阻与导体中的电流成反比
B.电源至少选用两节新干电池
C.5Ω的电阻换成10Ω的电阻后，不能马上读出电流值
D.多次实验是为了求平均值，以减小实验误差

答案： 1.BC

2. 在右图所示的电路中，当A、B两点间接入10Ω的电阻时，电流表的示数为0.5A；若A、B两点间改接20Ω的电阻，则电流表的示数为 (A)

A.0.25A
B.0.5A
C.2A
D.1A

答案： 2.A
