《2025年新课程助学丛书物理九年级全一册人教版》

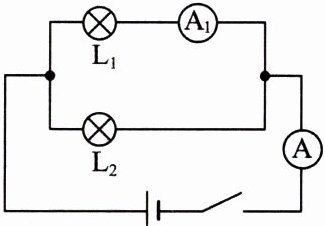

1. (2024·济宁微山期中)如右图所示，电源电压为 3 V，开关闭合后，电流表 A 的示数为 0.3 A，电流表 A₁的示数为 0.2 A，灯泡 L₁、L₂的连接方式是并联，灯泡 L₁两端的电压为3V，通过灯泡 L₂的电流为0.1A。

答案： 即时达标2
1.并 3 0.1

2. 用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等。由此判断两盏电灯的连接方式(A)

A.一定是串联
B.一定是并联
C.串联、并联都有可能
D.无法判断

答案： 2.A

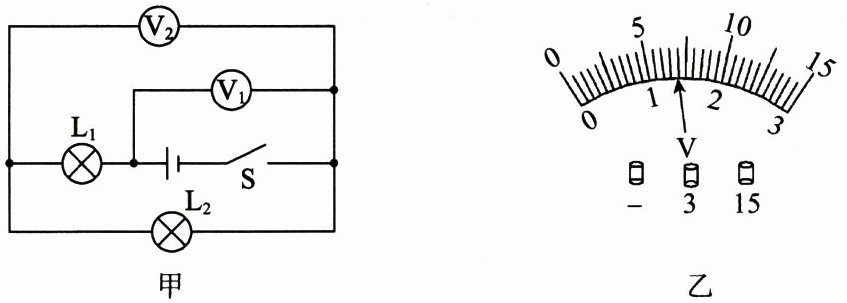

1. 下图甲所示的电路中，开关 S 闭合时，两个电压表的指针位置均如图乙所示，则灯 L₁和 L₂两端的电压分别为(A)


A.5.6 V 1.4 V
B.7 V 1.4 V
C.1.4 V 7 V
D.1.4 V 5.6 V

答案： 分层导练
1.A 解析：由题图可知，灯泡L₁和L₂串联，电压表V₁测的是电源电压，电压表V₂测的是灯泡L₂两端的电压，故电压表V₁的示数应大于电压表V₂的示数，则电压表V₁选用的测量范围是0～15V，分度值是0.5V，读数为7V，即电源电压为7V；电压表V₂选用的测量范围是0～3V，分度值是0.1V，读数为1.4V，即L₂两端的电压为1.4V，所以灯泡L₁两端的电压为U₁=U—U₂=7V—1.4V=5.6V。

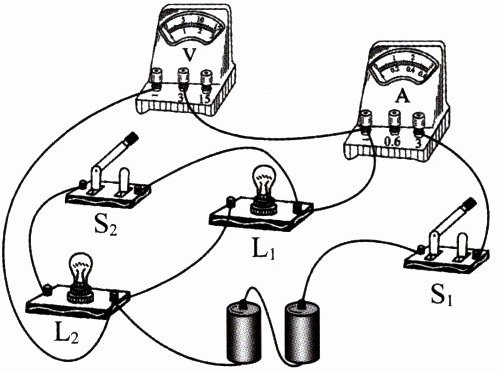

2. (2024·临沂中考改编)右图所示电路的电源电压保持不变，将开关 S₁和 S₂都闭合，两灯均正常发光。下列判断正确的是(D)


A.灯 L₁和 L₂是串联连接的
B.电压表不能测量灯 L₂的电压
C.断开 S₂后电流表的示数不变
D.两灯的电压一定相同

答案： 2.D
