《2025年新课程助学丛书物理九年级全一册人教版》

3.家庭电路及家用电器在设计安装上都考虑到用电安全问题。下列措施中,与安全用电无关的是(D)

A.控制家用电器的开关应安装在相线上
B.连接各户的总开关上安装漏电保护器
C.洗衣机、电冰箱等用电器应使用三脚插头
D.为使用方便安装插座

答案： 3.D

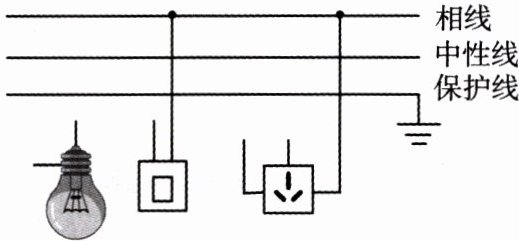

4.家庭装修时,小李观察了卧室里灯泡、开关和插座的电路设计图,于是依据家庭电路的知识,设计了下图所示的电路图,请完成电路连接,其中开关只控制电灯。

答案：

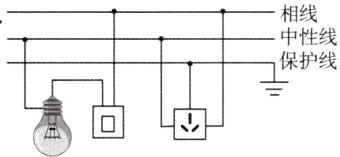

4.

5.小强运用所学的电学知识对家庭电路进行研究,并参与了家里空调安装的决策。

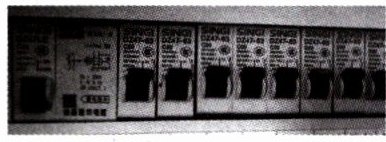

(1)观察供电箱时看到下图所示的情景,由此可知,小强家的照明电路和空调电路之间是并联(选填“串联”或“并联”)的,当只有空调电路“跳闸”时,照明电路能(选填“能”或“不能”)正常工作。

(2)小强家的客厅计划安装一台空调。商场里有甲、乙两款空调,额定电压均为220V,额定功率分别为1500W和2200W,请你根据下列情况,合理选择并说明理由。
①甲款空调,制冷速度更慢(选填“快”或“慢”)。当运行时间相同时,消耗电能较多的是乙(选填“甲”或“乙”)款空调；
②空调启动时电流比较大,而电流过大导致线路出现危险。下表为导线横截面积与安全载流量的关系表,小强家的导线横截面积为1.5mm²,你认为安装乙空调是否合适?否(选填“是”或“否”),请说明理由:小强家导线安全载流量小于乙空调正常工作时的电流。

答案： 5.
(1)并联 能
(2)①慢 乙 ②否 小强家导线安全载流量小于乙空调正常工作时的电流
