《2025年新课程助学丛书物理九年级全一册人教版》

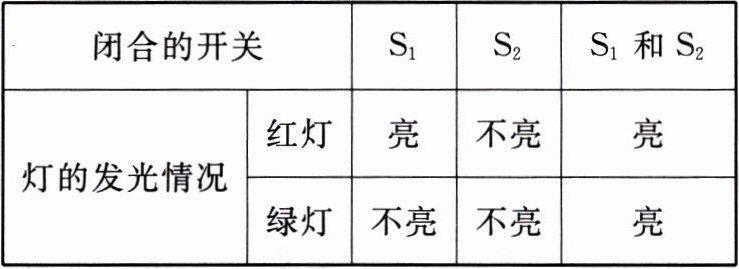

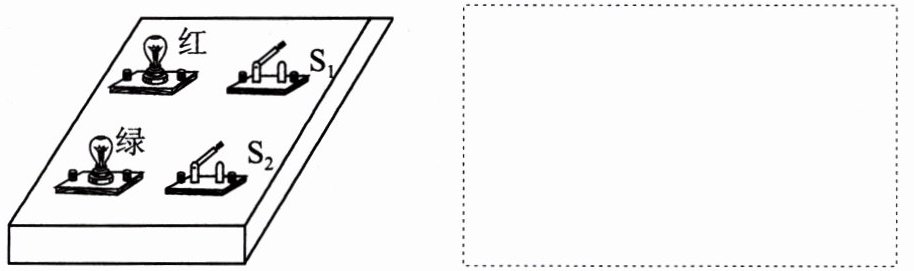

8. 下图所示的电路盒的面板上有红、绿灯各一个，两个开关S₁和S₂，为了在不打开盒子的情况下探究盒内的电路结构，小明做了多次实验并将结果填入下表。根据实验情况，在下边的虚线框中画出盒内的电路图。

答案：
8.如图所示。
　

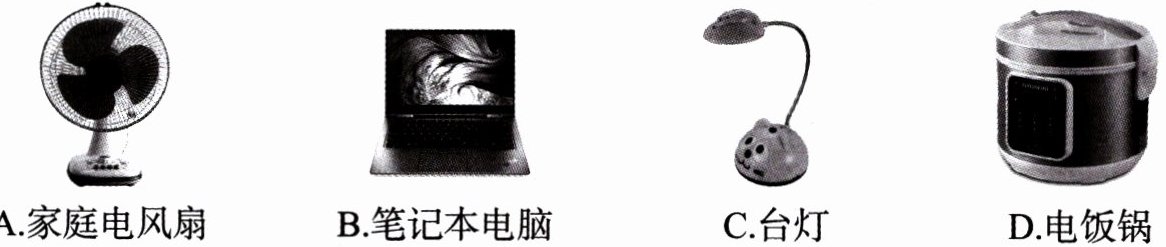

例1 如下图所示，以下四件家用电器正常工作时电流最接近5A的是(D)


A.家庭电风扇
B.笔记本电脑
C.台灯
D.电饭锅

答案： 知识点一 例1 D

1.家用空调工作时，通过其中的电流约为5A，合5×10³mA，合5×10⁶μA。

答案： 1.5×10³ 5×10⁶

2.家庭电路中正在使用的节能灯的电流约为(B)

A.0.1mA
B.0.1A
C.1A
D.10A

答案： 2.B

3.(2024·临沂中考)下列与学习有关的认知，最接近实际的是(B)

A.读书声的传播速度约3×10⁸m/s
B.一本物理教科书的质量约450g
C.教室内空调的额定电流约0.1A
D.教室内舒适的温度约37℃

答案： 3.B
